专利号: 2016210929964
申请人: 四川工程职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

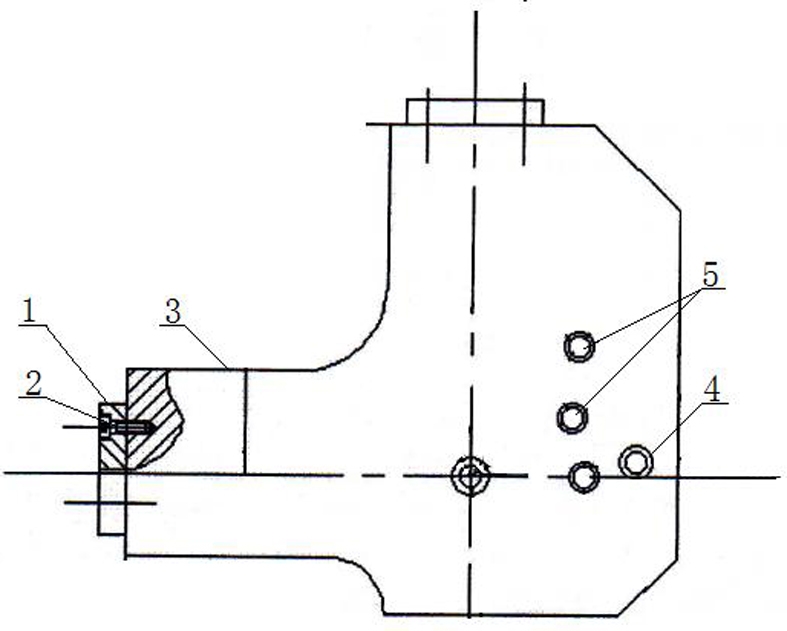

1.一种多偏心轴中心孔分级加工钻模工装,其特征在于:所述钻模工装包括一具有多个钻模孔(4)的钻模板(3),所述钻模板(3)的定位基准面上具有向前延伸的至少两个定位板(1),相邻定位板(1)的中线之间的夹角小于180°,每个定位板(1)的定位面为平面结构。

2.根据权利要求1所述多偏心轴中心孔分级加工钻模工装,其特征在于:所述钻模孔(4)内轴向装配有钻模套(5)。

3.根据权利要求2所述多偏心轴中心孔分级加工钻模工装,其特征在于:所述钻模套(5)与钻模孔(4)为过盈装配。

4.根据权利要求1所述多偏心轴中心孔分级加工钻模工装,其特征在于:所述钻模板上的定位板(1)为两块。

5.根据权利要求1或4所述多偏心轴中心孔分级加工钻模工装,其特征在于:所述钻模板上相邻定位板(1)的中线之间的夹角为90°。
