专利号: 2016211195756
申请人: 桂林航天工业学院
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

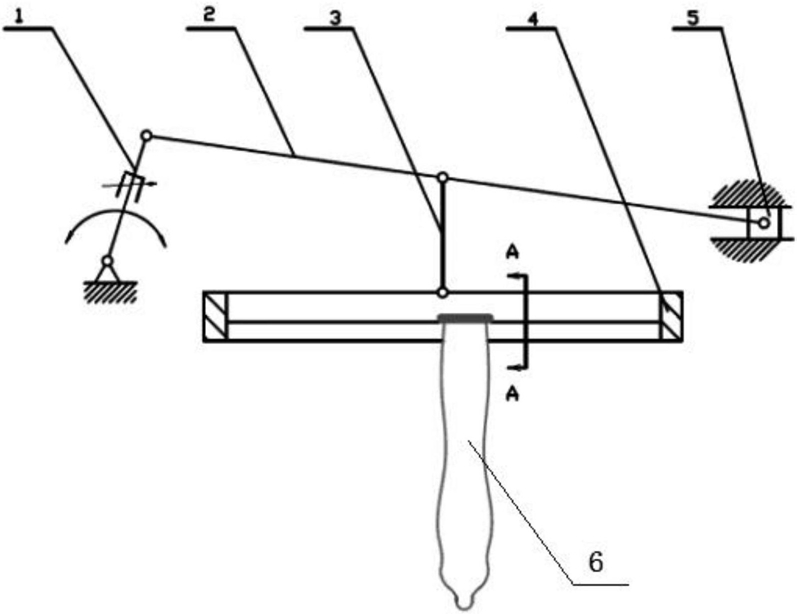

1.一种基于曲柄滑块机构的避孕套排队移动装置,其特征在于,包括连杆(2)、避孕套排队件(4)和固定杆(3),所述连杆(2)的一端联接可回转运动的可变式回转曲柄(1),所述连杆(2)的另外一端联接可往复直线运动的滑块(5);

所述固定杆(3)的一端连接在所述避孕套排队件(4)上,所述固定杆(3)的另外一端连接在所述连杆(2)上;所述避孕套排队件(4)上设有用于排列并输送避孕套(6)的阶梯槽(7),所述可变式回转曲柄(1)回转运动带动所述连杆(2)上不同的点做竖直方向上振幅不同的振动,所述避孕套排队件(4)同步振动实现将阶梯槽(7)内的避孕套向下伸展后挂在阶梯槽(7)上排列起来,并驱使避孕套(6)沿着所述阶梯槽(7)向前移动。

2.根据权利要求1所述的避孕套排队移动装置,其特征在于,所述阶梯槽(7)为上大下小的槽结构。

3.根据权利要求1所述的避孕套排队移动装置,其特征在于,所述避孕套排队件(4)和所述连杆(2)上均设有多个用于连接所述固定杆(3)的安装孔。

4.根据权利要求1所述的避孕套排队移动装置,其特征在于,所述阶梯槽(7)沿着避孕套(6)移动的方向斜向下设置。

5.根据权利要求1至4任一项所述的避孕套排队移动装置,其特征在于,所述连杆(2)和所述阶梯槽(7)处于同一竖直平面内。
