专利号: 2016211733246
申请人: 浙江邦亚电气有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2023-11-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

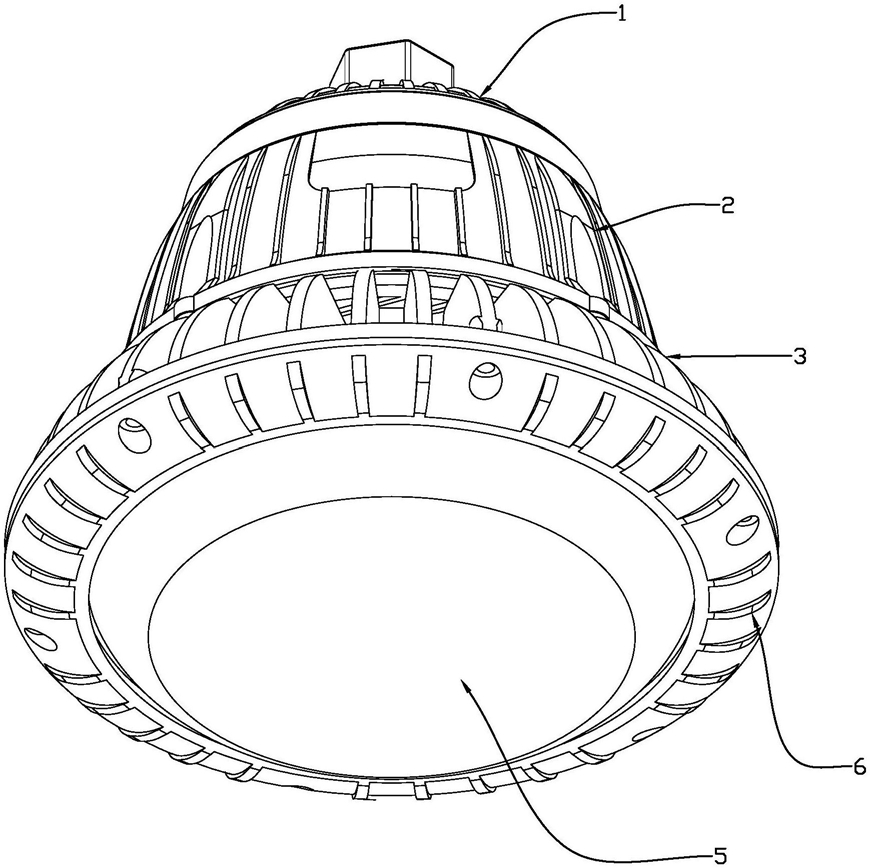

1.一种LED防爆灯,包括灯壳、散热件、基板和玻璃罩,基板上安装有LED灯珠,其特征在于:所述散热件包括散热板,散热板一端朝向玻璃罩且散热板上设有透光孔,散热板另一端设有散热隔筋,散热隔筋周向分布形成环形散热圈,该环形散热圈的顶部形成平整的安装面,所述基板平铺于安装面上且基板通过螺钉固装于安装面上,基板边缘距离安装面边缘之间还留有环形面,所述灯壳朝向环形散热圈的端面具有与该环形面贴合的沿边,沿边贴附于环形面上并通过螺钉固定,所述散热隔筋沿着散热板的半径由散热板外边缘朝散热板中心区延伸,该散热板中心区为空腔结构,散热隔筋于散热隔筋之间形成与散热板中心区联通的散热通道,所述LED灯珠位于该散热板中心区上方。

2.根据权利要求1所述的LED防爆灯,其特征在于:所述灯壳包括出线罩和灯罩,灯罩一端与出线罩连接,灯罩另一端设有与环形面配合的沿边,沿边内壁设有内陷的台阶面,基板外缘设有延伸的耳部,耳部开设有可供螺钉穿过的安装孔,基板朝向灯罩的端面设有环形凸筋,灯罩罩设于基板之外且基板的环形凸筋插入灯罩的内腔,基板的耳部则位于灯罩的台阶面处。

3.根据权利要求2所述的LED防爆灯,其特征在于:所灯罩朝向出线罩的端面为平整端面,该平整端面的中心区设有凸台结构,平整端面的外围区设有螺孔,该凸台设有与灯罩内腔联通的通孔,所述出线罩内设有与凸台结构形成套接配合的环形腔,所述出线罩上设有与外围区处的螺孔对应的装配孔,装配孔中安装螺钉,螺钉穿过出线罩后与灯罩上的螺钉螺纹连接。

4.根据权利要求1-3任意一项所述的LED防爆灯,其特征在于:所述基板朝向散热件的一端设有沿基板径向端面平行间隔分布的横筋,LED灯珠呈四边形结构安装于横筋上,LED灯珠与散热通道对应或LED灯珠与散热板中心区对应。
