专利号: 2016212266405
申请人: 成都信息工程大学
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

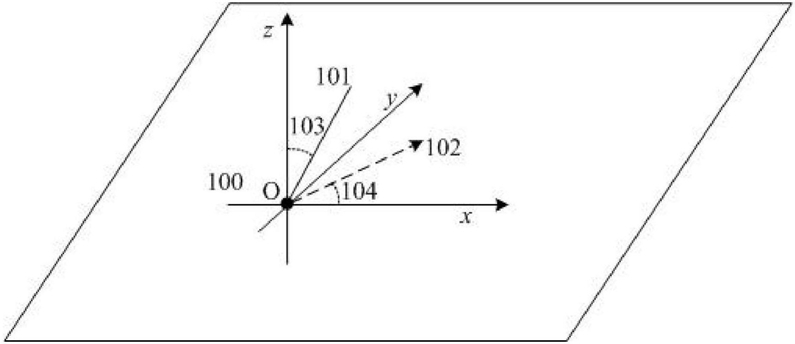

1.一种各向同性阅读照明装置,其特征在于,包括:阅读介质照射在阅读介质上的发光器件,将阅读介质上的区域划分为多个微小区域,在各微小区域(100),以微小区域的中点为原点构建一个三维直角坐标,阅读界面的法线方向为z轴,阅读界面上相互垂直的两条线一为x轴,另一个为y轴;微小区域的入眼光线(101),入射光线在xy平面上的投影为投影直线(102),入射光线与z轴的夹角为角度夹角,投影直线与x轴的夹角为方向夹角;

多个小功率光源,分散成线性布置在阅读介质上方任一平行平面的前方和左右方的上沿或均匀分布在阅读介质上方任一平行平面前面和左右面,在多个小功率光源上设有光学元件,使得无论角度夹角和方向夹角如何变化,保持入眼光线的亮度不变。

2.根据权利要求1所述的各向同性阅读照明装置,其特征在于,所述光学元件,包括由三层构成,分外层、中间层和里层,光源放在外层和中间层之间,外层使用不透明的具有漫反射特性的反光材料,对光源的光线进行反射;中间层和里层为具有散射特性的透明材料,反射光和光源的入射光经过中间层透射,使光线的方向散乱;散乱的光线再经过里层透射。

3.根据权利要求2所述的各向同性阅读照明装置,其特征在于,所述的各向同性照明装置总体上为一个U型结构,最外层为木质结构,在木质结构的内表面粘贴轻质反光铝箔材料,使灯光照射在铝箔后进行反射,中间层和里层为透光不透明的亚克力板,亚克力板做成U型,亚克力板同时具有透光和散光的性能,当灯光照射或经铝箔反射到中间层亚克力板上,中间层亚克力板对光线进行透射、散射和漫射,中间层亚克力板散射和漫射出来的光线照射到里层的亚克力板上,里层的亚克力板对光线再次进行透射、散射和漫射,光线照射到阅读介质上的光线具有各向同性。

4.根据权利要求3所述的各向同性阅读照明装置,其特征在于,灯与中间层亚克力板距离为5~10毫米。
