专利号: 2016800009427
申请人: 深圳市汇顶科技股份有限公司
专利类型:其他
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-08-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种数字图像的形态学处理方法,其特征在于,包括:

判断所述数字图像中的待检测像素点是否为边界点,所述待检测像素点的像素值为第一像素值;

若所述待检测像素点为边界点,判断所述待检测像素点是否为方向膨胀点,所述方向膨胀点在第一方向上相邻的像素点为已经进行过检测的边界点,且所述方向膨胀点在第一方向上相邻的像素点的像素值同为第一像素值;

若所述待检测像素点为所述方向膨胀点,则根据所述待检测像素点的位置和第一方向膨胀矩阵,将所述数字图像中的第一像素点集合中的像素点的像素值赋值为所述第一像素值;

其中,所述第一像素点集合中所有像素点与所述待检测像素点的相对位置矩阵为所述第一方向膨胀矩阵;

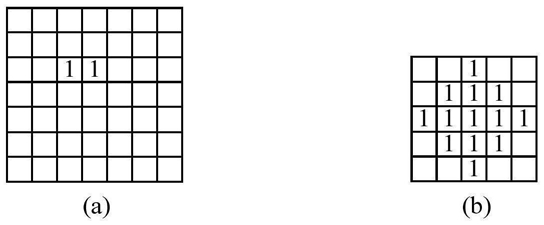

其中,所述第一方向膨胀矩阵为包含在第一结构图中而不包含在第二结构图中的像素点相对于所述第一结构图的原点的位置矩阵,所述第二结构图为用于对所述数字图像进行膨胀运算的结构元素矩阵对应的图像,所述第一结构图为所述第二结构图在第二方向上平移后所得的图像,所述第二方向与所述第一方向相反,所述第一结构图的原点为所述待检测像素点。

2.根据权利要求1所述的形态学处理方法,其特征在于,所述形态学处理方法还包括:若所述待检测像素点不是所述方向膨胀点,则使用所述结构元素矩阵对所述待检测像素点进行膨胀运算。

3.根据权利要求1所述的形态学处理方法,其特征在于,所述形态学处理方法还包括:若所述待检测像素点不是边界点,则不对所述待检测像素点做膨胀运算。

4.根据权利要求1至3中任一项所述的形态学处理方法,其特征在于,所述判断所述待检测像素点是否为边界点,包括:确定所述待检测像素点满足以下任意一种条件时,判断所述待检测像素点为边界点:所述待检测像素点的位置中的横坐标为横坐标最小值或横坐标最大值,所述待检测点的位置中的纵坐标为纵坐标最小值或纵坐标最大值,所述待检测像素点与所述待检测像素点的至少一个相邻像素点的像素值不相等。

5.一种数字图像处理装置,其特征在于,包括:

判断模块,用于判断所述数字图像中的待检测像素点是否为边界点,所述待检测像素点的像素值为第一像素值;

所述判断模块还用于在所述待检测像素点为边界点时,判断所述待检测像素点是否为方向膨胀点,所述方向膨胀点在第一方向上相邻的像素点为已经进行过检测的边界点,且所述方向膨胀点在第一方向上相邻的像素点的像素值同为第一像素值;

处理模块,用于在所述待检测像素点为所述方向膨胀点时,根据所述待检测像素点的位置和第一方向膨胀矩阵,将所述数字图像中的第一像素点集合中的像素点的像素值赋值为所述第一像素值;

其中,所述第一像素点集合中所有像素点与所述待检测像素点的相对位置矩阵为所述第一方向膨胀矩阵;

其中,所述第一方向膨胀矩阵为包含在第一结构图中而不包含在第二结构图中的像素点相对于所述第一结构图的原点的位置矩阵,所述第二结构图为用于对所述数字图像进行膨胀运算的结构元素矩阵对应的图像,所述第一结构图为所述第二结构图在第二方向上平移后所得的图像,所述第二方向与所述第一方向相反,所述第一结构图的原点为所述待检测像素点。

6.根据权利要求5所述的数字图像处理装置,其特征在于,所述处理模块还用于:在所述待检测像素点不是所述方向膨胀点时,使用所述结构元素矩阵对所述待检测像素点进行膨胀运算。

7.根据权利要求5所述的数字图像处理装置,其特征在于,所述处理模块还用于:在所述待检测像素点不是边界点时,不对所述待检测像素点做膨胀运算。

8.根据权利要求5至7中任一项所述的数字图像处理装置,其特征在于,所述处理模块具体用于:确定所述待检测像素点满足以下任意一种条件时,判断所述待检测像素点为边界点:所述待检测像素点的位置中的横坐标为横坐标最小值或横坐标最大值,所述待检测点的位置中的纵坐标为纵坐标最小值或纵坐标最大值,所述待检测像素点与所述待检测像素点的至少一个相邻像素点的像素值不相等。
