专利号: 2016800020290
申请人: 深圳市汇顶科技股份有限公司
专利类型:其他
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-08-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

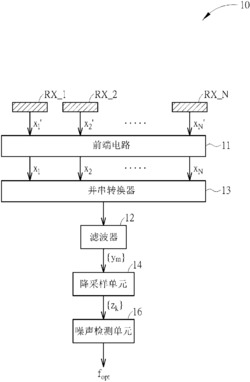

1.一种噪声感测电路,应用于一触控装置,其中所述触控装置包含多个接收电极以及一显示屏,所述多个接收电极设置于所述显示屏之上,其中,所述噪声感测电路包括:一第一滤波器,耦接于所述多个接收电极,用来接收对应于所述多个接收电极的多个接收信号,并对所述多个接收信号进行一高通滤波运算或一带通滤波运算,以产生一滤波结果;

一降采样单元,耦接于所述第一滤波器,用来对所述滤波结果进行一降采样运算,以产生一降采样结果;以及一噪声检测单元,耦接于所述降采样单元,用来根据所述降采样结果,决定所述触控装置的一第一操作频率;

其中,所述复数个接收信号包含一全屏噪声以及一接触噪声,所述全屏噪声对所述复数个接收电极造成干扰,所述接触噪声仅对部份接收电极造成干扰。

2.如权利要求1所述的噪声感测电路,其中,另包含一并串转换器,耦接于所述多个接收电极与所述第一滤波器之间,用来将所述多个接收信号逐次地传递至所述第一滤波器。

3.如权利要求2所述的噪声感测电路,其中,另包含一前端电路,耦接于所述多个接收电极与所述并串转换器之间,用来对所述多个接收电极的多个信号进行一前端信号处理。

4.如权利要求2所述的噪声感测电路,其中,另包含一采样保持电路,耦接于所述多个接收电极与所述并串转换器之间,用来于一第一时间对所述多个接收电极的多个信号进行采样与保持运算,以产生所述多个接收信号。

5.如权利要求2所述的噪声感测电路,其中,另包含一模拟数字转换器,耦接于所述并串转换器与所述第一滤波器之间。

6.如权利要求2所述的噪声感测电路,其中,另包含一移位寄存器,耦接于所述并串转换器与所述第一滤波器之间。

7.如权利要求2所述的噪声感测电路,其中,所述并串转换器为一复工器。

8.如权利要求2所述的噪声感测电路,其中,所述并串转换器为一移位寄存器。

9.如权利要求1所述的噪声感测电路,其中,另包含多个模拟数字转换器,分别耦接于所述多个接收电极。

10.如权利要求1所述的噪声感测电路,其中,所述高通滤波运算或所述带通滤运算用来将一全屏噪声自所述多个接收信号中滤除,以获得所述滤波结果,其中所述全屏噪声由所述显示屏所产生和/或对所述多个接收电极全部造成干扰。

11.如权利要求1或10所述的噪声感测电路,其中,所述第一操作频率为受到接触噪声影响最小的操作频率,其中所述接触噪声由所述触控装置的一充电器所产生和/或仅对部分接收电极造成干扰。

12.如权利要求11所述的噪声感测电路,其中,于所述第一操作频率,所述接触噪声的能量小于一临限值。

13.如权利要求1所述的噪声感测电路,其中,所述噪声检测单元包含有:多个正交解调单元,用来产生对应于多个频率的多个噪声能量;以及一频率选择单元,耦接于所述多个正交解调单元,用来根据所述多个噪声能量,选择所述第一操作频率。

14.如权利要求1所述的噪声感测电路,其中,所述噪声检测单元包含有:一正交解调单元,用来产生对应一第一频率的一第一噪声能量,所述正交解调单元包含一混波器;以及一比较控制单元,耦接于所述正交解调单元,用来判断所述第一噪声能量是否大于一临限值;

其中,当所述第一噪声能量大于所述临限值时,所述比较控制单元控制所述混波器,使得所述正交解调单元产生对应于一第二频率的一第二噪声能量;

其中,当所述第一噪声能量小于所述临限值时,所述比较控制单元输出所述第一操作频率为所述第一频率。

15.如权利要求1所述的噪声感测电路,其中,所述降采样单元为一串并转换器。

16.一种触控装置,包括一显示屏和多个接收电极,所述多个接收电极设置于所述显示屏之上/之中,用于根据外部物体的触摸输出触摸感应信号,其中,进一步包括:一噪声感测电路,所述噪声感测电路为权利要求1-15中任意一项所述的噪声感测电路。
