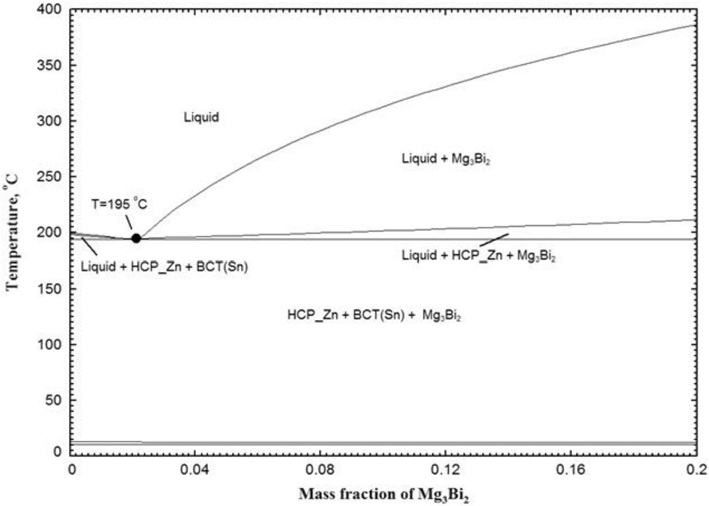

1.一种低熔点Sn-Zn-Bi-Mg系无铅焊料，其特征在于，其组成及其质量百分比含量为：锌为6.83％、铋为2.61％、镁为0.42％，其余为锡。

2.一种低熔点Sn-Zn-Bi-Mg系无铅焊料，其特征在于，其组成及其质量百分比含量为：锌为7.94％、铋为1.18％、镁为0.42％，其余为锡。

3.权利要求1或2所述的Sn-Zn-Bi-Mg系无铅焊料的制备方法，其特征在于，包括以下步骤：

1)将锌、铋、镁和锡原料真空封装，真空度在5Pa以下，然后冲入氩气；

2)将上述封装好的锌、铋、镁和锡原料放入反应炉中熔炼热处理，热处理温度为400～

600℃，保温时间至少24h以上，冰水淬火，再真空封装后在100～150℃下退火，即得到Sn-Zn-Bi-Mg系无铅焊料。
