专利号: 2017100079962
申请人: 李威
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

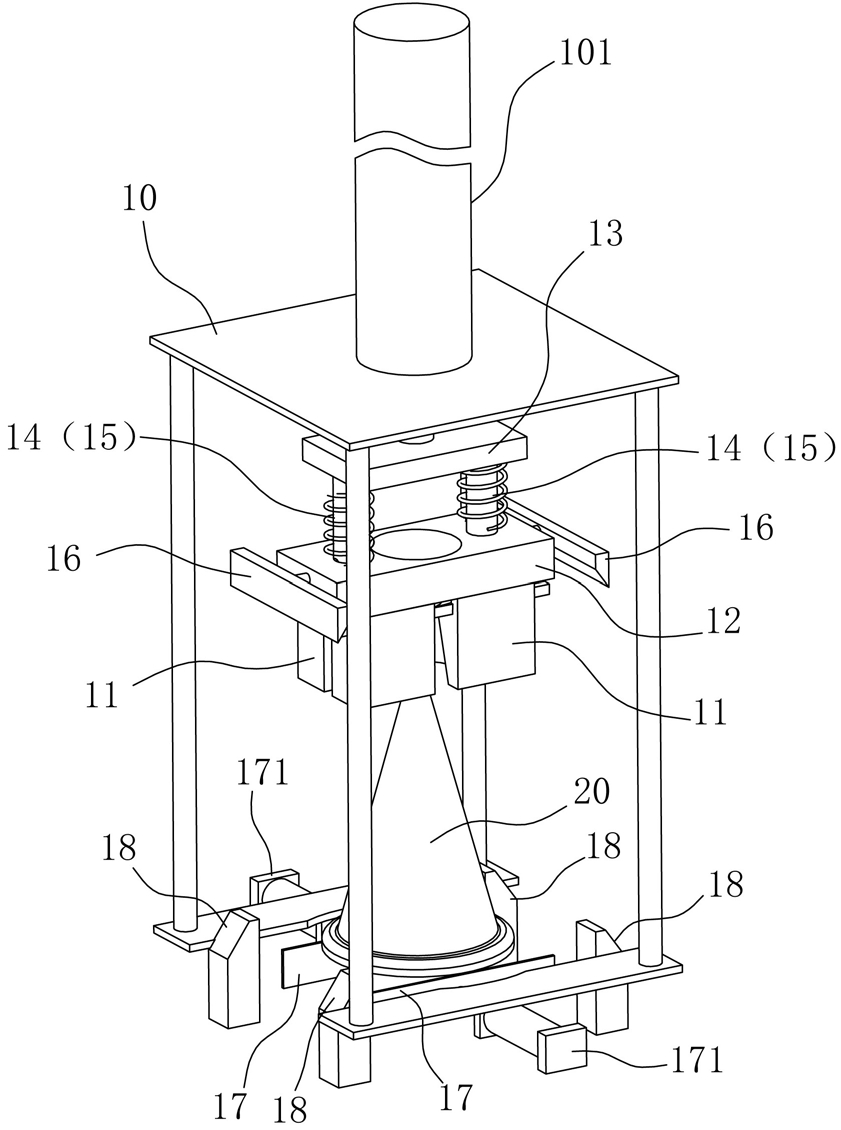

1.一种路锥夹持机械手,其特征在于:包括机架(10)上沿水品方向开设式设置的两滑块(11),两滑块(11)相对的一面是与路锥(20)的外壁相匹配的锥形面;当两滑块(11)相互闭合时能够将路锥(20)夹紧;所述两滑块(11)沿竖直方向同步往复运动设置;所述两滑块(11)沿水平方向滑动设置在一导向块(12)上;所述机架(10)上设有沿竖直方向往复运动的推板(13),所述推板(13)由竖直设置在机架(10)上的气缸(101)推动,所述推板(13)下端设有两个竖直导柱(14),两竖直导柱(14)与导向块(12)上开设的导向孔构成滑动配合,所述竖直导柱(14)贯穿至导向块(12)下端,且竖直导柱(14)的下端设有水平引导销(141),所述水平引导销(141)的轴线与滑块(11)的滑动方向垂直,所述水平引导销(141)与滑块(11)上斜向设置的腰型槽(111)构成滑动配合,当两竖直导柱(14)相对于两滑块(11)下移时,两滑块(11)能够相互合拢,当两竖直导柱(14)相对于两滑块(11)上移时,两滑块(11)能够相互分离;所述竖直导柱(14)上套装有压簧(15),所述压簧(15)两端抵靠在推板(13)与导向块(12)之间。

2.根据权利要求1所述的路锥夹持机械手,其特征在于:所述竖直导柱(14)与导向块(12)之间设有锁止机构,锁止机构能够在两滑块(11)将路锥(20)夹紧时,将导向块(12)与竖直导柱(14)之间的相对位置锁死。

3.根据权利要求2所述的路锥夹持机械手,其特征在于:所述锁止机构包括沿水平方向滑动设置在导向块(12)上的插销(161),以及竖直导柱(14)上设置的与插销(161)配合的插孔(142),所述导向块(12)上还设有能够驱使插销(161)弹性抵靠在竖直导柱(14)上的弹性单元(162);所述机架(10)底部设有解锁开关,所述解锁开关包括具有楔形面的挡块(18),所述插销(161)外端设有与挡块(18)的楔形面在竖直方向上相对设置的斜楔块(16),当导向块(12)向下运动至路锥(20)底部与地面接触时,斜楔块(16)能够与挡块(18)上的楔形面接触,并在楔形面的引导下将插销(161)从插孔(142)中抽出。

4.根据权利要求3所述的路锥夹持机械手,其特征在于:所述两滑块(11)的锥形面上均设有弹性材料制成的缓冲垫。

5.根据权利要求4所述的路锥夹持机械手,其特征在于:所述导向块(12)下端设有T型导轨(121),所述滑块(11)上端设有与T型导轨(121)相匹配的T型导向槽(112)。
