专利号: 2017100098037
申请人: 宁波工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

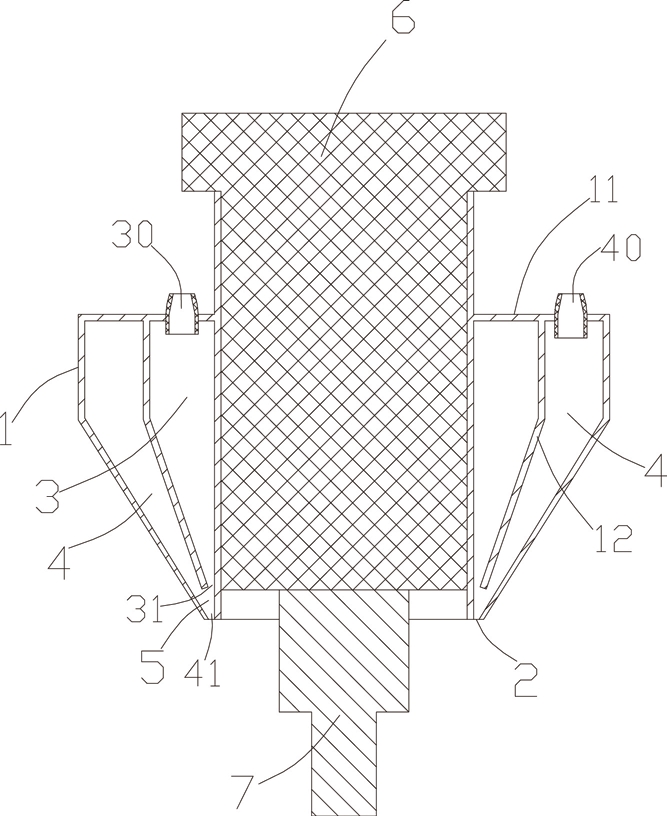

1.一种电火花液雾化喷头,包括喷头主体(1),其特征在于:所述喷头主体(1)包括用于安装电极的中空管(10),所述喷头主体(10)具有密封的上端盖(11)以及开口的下端,所述中空管(10)贯穿所述喷头主体(1)并延伸至下端设置的开口(2),在所述喷头主体(1)内设置有环形隔板(12),将所述喷头主体(1)分割成液体腔室(3)和气体腔室(4),所述上端盖(11)分别设置有进液口(30)和进气口(40),所述液体腔室(3)和气体腔室(4)的下端开口处设置有混合腔室(5)。

2.根据权利要求1所述的一种电火花液雾化喷头,其特征在于:所述液体腔室(3)和气体腔室(4)均呈漏斗形,所述液体腔室(3)的下端与所述中空管(10)之间形成第一环缝(31),所述气体腔室(4)的下端与所述中空管(10)之间形成第二环缝(40),所述混合腔室(5)位于所述第一环缝(31)与所述第二环缝(41)之间,所述液体腔室(3)的液体和所述气体腔室(4)的气体在所述混合腔室(5)内混合后喷出。

3.根据权利要求1或2所述的一种电火花液雾化喷头,其特征在于:所述上端盖(11)为垂直于所述中空管(10)的环形面(110)。

4.根据权利要求3所述的一种电火花液雾化喷头,其特征在于:所述环形面(110)上设置有进液口(30)和进气口(40),所述进液口(30)与所述液体腔室(3)相连通,所述进气口(40)与所述气体腔室(4)相连通。

5.根据权利要求4所述的一种电火花液雾化喷头,其特征在于:所述进液口(30)与所述进气口(40)的数量均为三个,所述进液口(30)与所述进气口(40)错位均布设置在所述环形面(110)上。

6.根据权利要求5所述的一种电火花液雾化喷头,其特征在于:所述第一环缝(31)和第二环缝(41)的间隙均为1毫米至3毫米。
