1.评价混凝土中钢筋腐蚀等级的概率方法，其特征在于，包括以下步骤：

(1)根据混凝土的水灰比RW/C和氯离子含量 以及混凝土结构所处环境的温度T和相对湿度rRH，计算混凝土电阻率的影响因子αi(i＝1,2,…,7)；

(2)根据步骤(1)计算的混凝土电阻率的影响因子αi(i＝1,2,…,7)，结合模型参数θi(i＝1,2,…,7)的概率统计信息，计算混凝土电阻率的均值μρ和标准差σρ；

(3)根据步骤(2)计算的混凝土电阻率的均值μρ和标准差σρ，计算混凝土中钢筋处于高、中等、低和轻微四种腐蚀等级的概率，分别记为PH、PM、PL和PN，将最大概率所对应的腐蚀等级确定为混凝土中钢筋的主导腐蚀等级。

2.根据权利要求1所述的评价混凝土中钢筋腐蚀等级的概率方法，其特征在于，所述的混凝土电阻率的影响因子的计算模型为：α1＝RW/C·exp(-T/25)·exp(-rRH/75)

α4＝exp(-T/25)·exp(-rRH/75)

α7＝1.0000

式中，αi(i＝1,2,…,7)为混凝土电阻率的影响因子；RW/C为混凝土的水灰比；T为混凝土结构所处环境的温度，单位为℃；rRH为混凝土结构所处环境的相对湿度，单位为％；CCl-为混凝土中的氯离子含量，单位为占混凝土质量的百分比。

3.根据权利要求1所述的评价混凝土中钢筋腐蚀等级的概率方法，其特征在于，所述的模型参数θi(i＝1,2,…,7)的概率统计信息为：表中， 和 分别为θi的均值和标准差； 为模型参数θi和θj(i,j＝1,2,…,7)之间的相关系数。

4.根据权利要求1所述的评价混凝土中钢筋腐蚀等级的概率方法，其特征在于，所述的混凝土电阻率的均值和标准差的计算模型分别为：式中，μρ和σρ分别为混凝土电阻率的均值和标准差，单位为Ω·m；σ为系统误差的标准差，其值为σ＝0.17Ω·m； 和 分别为模型参数θi(i＝1,2,…,7)的均值和标准差；

为模型参数θj(j＝1,2,…,7)的标准差； 为模型参数θi和θj(i,j＝1,2,…,7)之间的相关系数；αi和αj(i,j＝1,2,…,7)为混凝土电阻率的影响因子。

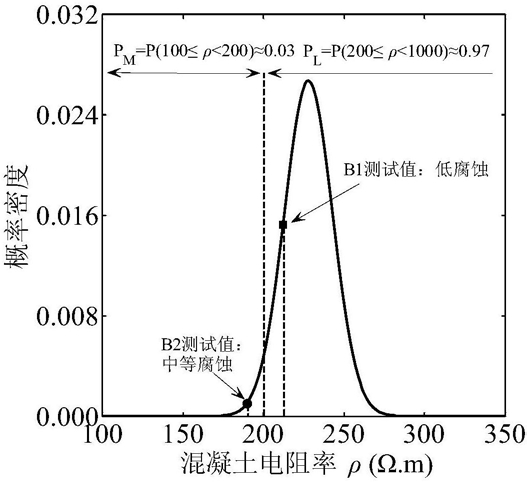

5.根据权利要求1所述的评价混凝土中钢筋腐蚀等级的概率方法，其特征在于，所述的混凝土中钢筋处于高、中等、低和轻微四种腐蚀等级的概率的计算模型分别为：式中，PH、PM、PL和PN分别为混凝土中钢筋处于高、中等、低和轻微四种腐蚀等级的概率；ρ为混凝土的电阻率，单位为Ω·m；μρ和σρ分别为混凝土电阻率的均值和标准差，单位为Ω·m；π为圆周率。
