专利号: 2017100120666
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

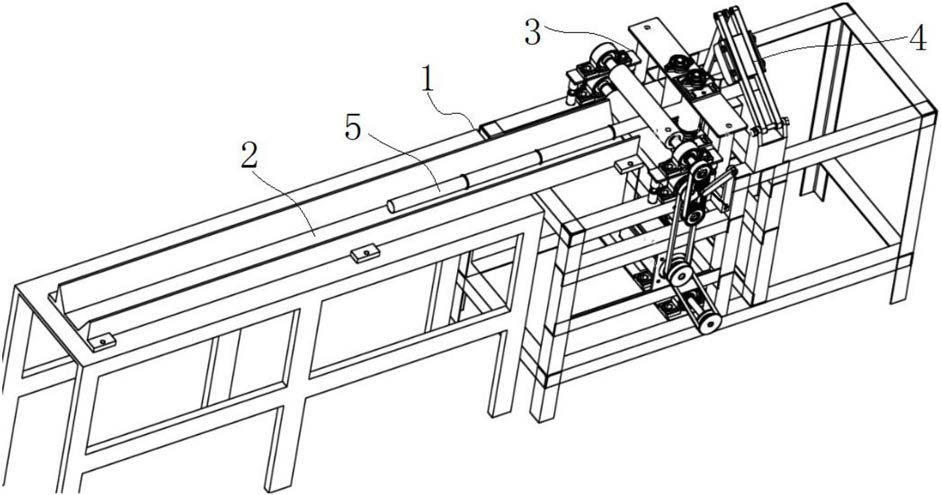

1.一种甘蔗自动输送和切割装置,其特征在于,包括:机架;

载蔗槽,其设置于所述机架上,该载蔗槽呈V形状;

送蔗辊组,其包括:

辊组架,其设置于所述机架上且位于所述载蔗槽的前面;

两个升降支座,两个该升降支座各以能够升降的方式设置于所述辊组架上,且两个该升降支座左右相对地分布;

上送蔗辊,其通过一上辊轴以能够转动的方式水平地架设于两个所述升降支座之间;

所述上辊轴的右端设置有一上带轮;

下送蔗辊,其通过一下辊轴以能够转动的方式水平地设置于所述辊组架上;所述下辊轴的左端设置有一上齿轮;该下送蔗辊与所述上送蔗辊平行,且该下送蔗辊位于所述上送蔗辊的下方;

水平传动轴,其以能够转动的方式设置于所述辊组架上,且该水平传动轴的左端设置有一个与所述上齿轮进行啮合的下齿轮;该水平传动轴的右端设置有一个通过第一传动带与所述上带轮进行连接的下带轮;

第一转动机构,其用于驱动所述上送蔗辊和所述下送蔗辊进行转动;

第一张紧臂,其一端以能够上下摆动的方式铰接于所述辊组架上,且该第一张紧臂的另一端通过一第一弹簧与所述辊组架连接;

第一张紧轮,其以能够转动的方式设置于所述第一张紧臂的另一端,且该第一张紧轮顶靠在所述第一传动带的内侧;

两个滑动支座,两个该滑动支座各以能够左右滑动的方式设置于所述辊组架上,且两个该滑动支座上下相对地分布;

右送蔗辊,其通过一右辊轴以能够转动的方式竖直架设于两个所述滑动支座之间;所述右辊轴的下端设置有一右带轮;

左送蔗辊,其通过一左辊轴以能够转动的方式竖直架设于所述辊组架上,所述左辊轴的下端设置有一右齿轮;该左送蔗辊与所述右送蔗辊平行,且该左送蔗辊位于所述右送蔗辊的左侧;

竖直传动轴,其以能够转动的方式竖直地设置于所述辊组架上;该竖直传动轴的上端设置有一个与所述右齿轮进行啮合的左齿轮,且该竖直传动轴的下端设置有一个与所述右带轮通过第二传动带进行连接的左带轮;

第二转动机构,其用于驱动所述右送蔗辊和所述左送蔗辊进行转动;

第二张紧臂,其以能够前后滑动的方式设置于所述辊组架上,该第二张紧臂的一端通过一第二弹簧与所述辊组架连接;以及第二张紧轮,其以能够转动的方式设置于所述第二张紧臂的另一端,且该第二张紧轮顶靠在所述第二传动带的内侧;以及切割机构,其包括:

切割架,其设置于所述机架上且位于所述送蔗辊组的前面;

定刀,其固定设置于所述切割架上;以及

动刀,其设置于所述切割架上且位于所述定刀的上方,该动刀由一动刀驱动机构控制与所述定刀进行闭合或分离。

2.根据权利要求1所述的甘蔗自动输送和切割装置,其特征在于,每个所述升降支座的前后两端各向下凸设有一个导向销,每个所述导向销以能够上下滑动的方式套设于一个设置于所述辊组架上的套座内。

3.根据权利要求1所述的甘蔗自动输送和切割装置,其特征在于,所述上送蔗辊、所述下送蔗辊、所述左送蔗辊以及所述右送蔗辊的材质均为聚氨酯。

4.根据权利要求1所述的甘蔗自动输送和切割装置,其特征在于,所述第一转动机构为一设置于所述辊组架上的送蔗电机,所述送蔗电机通过带传动与所述下辊轴的右端进行连接。

5.根据权利要求4所述的甘蔗自动输送和切割装置,其特征在于,所述第二转动机构包括:第一转轴,其以能够转动的方式设置于所述辊组架上,该第一转轴的上端与所述左辊轴的下端通过联轴器进行连接;以及第二转轴,其以能够转动的方式设置于所述辊组架上,该第二转轴的一端与所述第一转轴的下端通过一对锥齿轮进行啮合连接,且该第二转轴的另一端通过带传动与所述送蔗电机进行连接。

6.根据权利要求1所述的甘蔗自动输送和切割装置,其特征在于,所述切割架上设置有一动刀架,所述动刀架的一端以能够上下摆动的方式铰接于所述切割架上,所述动刀架上以能够滑动的方式设置有一动刀座,所述动刀座由一锁紧机构进行固定;所述动刀固定于所述动刀座上,所述动刀驱动机构用于驱动所述动刀架进行上下摆动。

7.根据权利要求6所述的甘蔗自动输送和切割装置,其特征在于,所述动刀驱动机构包括:拉杆,其一端铰接于所述动刀架的另一端;

滑块,其以能够上下滑动的方式设置于所述切割架上,且该滑块由一滑动机构驱动进行上下滑动;所述拉杆的另一端铰接于该滑块上;以及连杆,其上端铰接于所述滑块上;

曲柄,其一端与所述连杆的下端铰接;以及

切割电机,其设置于所述切割架上,且该切割电机与所述曲柄的另一端连接。
