1.一种石墨烯量子点溶液的制备方法，其特征在于，将苯酚类有机物加入到无水乙醇中，溶解完全后，转移至水热反应釜中，在160 220℃下反应10 18h，获得石墨烯量子点溶~ ~液。

2.根据权利要求1所述的一种石墨烯量子点溶液的制备方法，其特征在于，所述苯酚类有机物的反应浓度为10mg/ml 200mg/ml。

~

3.根据权利要求1所述的一种石墨烯量子点溶液的制备方法，其特征在于，所述苯酚类有机物优选为苯酚或邻苯二酚。

4.权利要求1或2或3任一权利要求制备获得的石墨烯量子点溶液在制备保密墨水中的应用。

5.一种石墨烯量子点保密墨水，其特征在于，是由权利要求1或2或3任一权利要求制备获得的石墨烯量子点溶液制备而成的。

6.一种石墨烯量子点保密墨水的制备方法，其特征在于，由权利要求1或2或3任一权利要求所述制备方法获得的石墨烯量子点溶液配置成石墨烯量子点浓度为0.1 2.0mg/ml的~溶液，即为石墨烯量子点保密墨水。

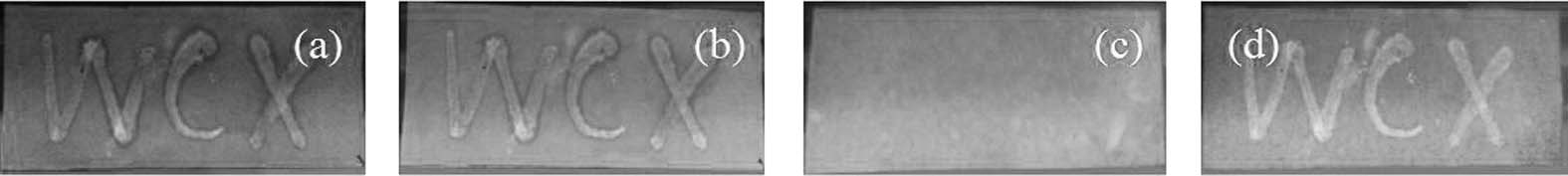

7.一种信息保密方法，其特征在于，以喷涂打印、印刷或者书写的方式在经过酸处理的木质纤维纸上采用权利要求5所述的石墨烯量子点保密墨水写下需要保密的信息，获得载有保密信息的信息载体。

8.根据权利要求7所述的一种信息保密方法，其特征在于，所述木质纤维纸的酸处理方法为：在35 50wt%硝酸中浸渍处理1 2小时，之后用清水洗至pH为中性，干燥。

~ ~

9.一种信息加密方法，其特征在于，将权利要求8所述的载有保密信息的信息载体浸入到0.5 2.0M酸中，直至在紫外光的照射下看不到保密信息为止，获得载有加密信息的信息~载体。

10.一种信息的解密方法，其特征在于，将权利要求9所述的载有加密信息的信息载体浸入到0.3 1.5M氢氧化钠溶液中，直至可以在紫外光的照射下可以看到保密信息。

~
