专利号: 2017100147796
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种人行悬臂梁桥施工方法,其特征在于,现场施工时,先完成桥墩施工,桥墩包括两个分别设置在主梁两侧的立柱以及架设在两个立柱之间的横梁,所述两个立柱相对一侧上部各具有一个内凹形成的安装台阶,所述横梁的两端固定安装在所述安装台阶处,所述立柱和横梁均由重组竹材料制得;

桥墩施工完成后进行支撑结构施工,支撑结构主体由纵横交错搭接的多层竹梁杆件叠加得到,搭接的各层竹梁杆件正对桥墩区域部分中的空隙填实,支撑结构整体横截面面积由下向上逐渐增大且在上端形成一个等高的主梁支撑平面;

再完成主梁以及栏杆的施工;其中竹梁杆件为重组竹材料的横截面为矩形的条状杆结构;支撑结构安装在桥墩上,支撑结构上方安装主梁和栏杆。

2.如权利要求1所述的人行悬臂梁桥施工方法,其特征在于,支撑结构具体施工步骤包括,在横梁上方竖向布置水平设置的多层纵向竹梁杆件,每层纵向竹梁杆件均由沿主梁宽度方向均布设置的多根纵向竹梁杆件构成,并且每层纵向竹梁杆件的长度沿主梁长度方向由下往上依次增长,所述每层纵向竹梁杆件上表面均再设置一层沿主梁长度方向分布设置的横向竹梁杆件,所述纵向竹梁杆件与所述横向竹梁杆件由下往上依次交替搭接,正对于桥墩上方的两个竖向相邻的纵向竹梁杆件与在这两个竖向相邻的纵向竹梁杆件之间的两个水平相邻的横向竹梁杆件形成的空隙中填充设置支座加强垫块,所述支座加强垫块与所述横向竹梁杆件高度一致且支座加强垫块的上下表面分别与位于其上下的纵向竹梁杆件表面贴合,位于桥梁两端下部竖向预设有由混凝土材料制得的墙体,桥梁两端纵向竹梁杆件靠近所述墙体的一端锚固在墙体上;

再在最下层的纵向竹梁杆件下表面设置一层沿主梁长度方向分布设置的横向竹梁杆件,各层中的横向竹梁杆件在竖向上竖直成列设置,在每根横向竹梁杆件的端部以及位于与相邻纵向竹梁杆件之间形成空格的部分均竖直正对预设有螺栓孔,并利用竖向设置的螺栓贯穿所述螺栓孔将每列横向竹梁杆件固定连接压紧;

最上层的水平相邻两个纵向竹梁杆件的端部上表面再搭接一层连接竹梁杆件,位于最上层的纵向竹梁杆件上表面沿主梁长度方向还分布设置有一层横截面为矩形的支撑竹梁杆件,该层支撑竹梁杆件的高度高于最上层横向竹梁杆件高度且其上表面和支撑竹梁杆件上表面形成等高的主梁支撑平面;

其中所述纵向竹梁杆件、横向竹梁杆件、支撑竹梁杆件和连接竹梁杆件均为重组竹材料的横截面为矩形的条状杆结构。

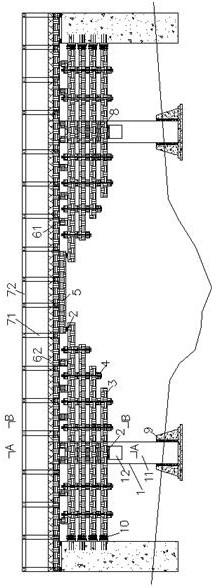

3.如权利要求2所述的人行悬臂梁桥施工方法,其特征在于,所述的人行悬臂桥梁:包括至少两个桥墩,设置在桥墩上方的主梁以及设置在主梁两侧的栏杆,所述主梁以及栏杆均采用重组竹材料制得,还包括由重组竹材料制得的支撑结构,所述支撑结构设置于桥墩与主梁之间且支撑结构在水平方向上的横截面面积由下向上逐渐增大;

所述每个桥墩包括两个分别设置在主梁两侧的立柱以及架设在两个立柱之间的横梁,所述两个立柱相对一侧上部各具有一个内凹形成的安装台阶,所述横梁的两端固定安装在所述安装台阶处,所述立柱和横梁均由重组竹材料制得;

所述横梁端部与所述立柱安装台阶表面贴合后形成的交界线处安装有横截面为L形的角板,所述角板的两个侧面分别与所述横梁端部表面以及所述立柱安装台阶表面贴合并通过螺栓固定连接,所述角板的两个垂直面之间设置有劲肋板。

4.如权利要求3 所述的人行悬臂梁桥施工方法,其特征在于,所述立柱下方设置有由钢筋混凝土材料制得的安装底座,所述安装底座为底部面积大于顶部面积的梯形体且在梯形体的上部形成一个开口向上的安装腔室,所述立柱下端固定安装到所述安装腔室内。

5.如权利要求4所述的人行悬臂梁桥施工方法,其特征在于,所述支撑结构包括沿主梁长度方向设置的纵向竹梁杆件和连接竹梁杆件,还包括沿主梁宽度方向设置的横向竹梁杆件,所述纵向竹梁杆件、连接竹梁杆件和横向竹梁杆件均为横截面为矩形的条状杆,所述横梁上方竖向布置有水平设置的多层纵向竹梁杆件,每层纵向竹梁杆件均由沿主梁宽度方向均布设置的多根纵向竹梁杆件构成,并且每层纵向竹梁杆件的长度沿主梁长度方向由下往上依次增长,所述每层纵向竹梁杆件上表面均设置有一层沿主梁长度方向分布设置的横向竹梁杆件,所述纵向竹梁杆件与所述横向竹梁杆件由下往上依次交替搭接,且在最下层的纵向竹梁杆件下表面设置一层沿主梁长度方向分布设置的横向竹梁杆件,各层中的横向竹梁杆件在竖向上竖直成列设置,在每根横向竹梁杆件的端部以及位于与相邻纵向竹梁杆件之间形成空格的部分均竖直正对设置有螺栓孔,利用竖向设置的螺栓贯穿所述螺栓孔将每列横向竹梁杆件固定连接,所述连接竹梁杆件上表面与主梁下表面贴合,所述连接竹梁杆件的两端下表面分别与位于最上层的水平相邻两个纵向竹梁杆件的端部上表面搭接,位于最上层的纵向竹梁杆件上表面沿主梁长度方向还分布设置有一层横截面为矩形的支撑竹梁杆件,该层支撑竹梁杆件在竖直方向上的高度高于最上层横向竹梁杆件在竖直方向上的高度,所述支撑竹梁杆件的上表面与所述主梁的下表面贴合,正对设置于桥墩上方的两个竖向相邻的纵向竹梁杆件与设置在这两个竖向相邻的纵向竹梁杆件之间的两个水平相邻的横向竹梁杆件形成的空隙中设置有支座加强垫块,所述支座加强垫块与所述横向竹梁杆件高度一致且支座加强垫块的上下表面分别与位于其上下的纵向竹梁杆件表面贴合,所述主梁两端下部竖向设置有由混凝土材料制得的墙体,所述位于主梁两端下部的纵向竹梁杆件靠近所述墙体的一端锚固在墙体上。

6.如权利要求5所述的人行悬臂梁桥施工方法,其特征在于,所述横梁与第一层纵向竹梁杆件之间通过橡胶支座连接,所述连接杆的两端下表面与位于连接杆下方的纵向竹梁杆件的端部上表面之间通过橡胶支座连接,所述主梁两端下表面与所述墙体上表面之间通过橡胶支座连接。

7.如权利要求5 所述的人行悬臂梁桥施工方法,其特征在于,所述纵向竹梁杆件的端部通过预埋件安装到所述墙体上,所述预埋件的一端锚固在所述墙体内,另一端与所述纵向竹梁杆件端部固定连接,所述预埋件包括一个横向设置且两端贯通的方形筒状构件,还包括预埋杆件,所述方形筒状构件一端设置有竖向设置的挡板,所述挡板的另一侧设置有垂直于挡板表面且呈矩形阵列布置的多个的预埋杆件,所述预埋杆件锚固到墙体中,所述方形筒状构件内部还分布设置有两个相互平行且横向设置的安装板,所述安装板的一端固定连接在所述挡板上,所述纵向竹梁杆件的一端设置有与安装板配合的安装孔,所述纵向竹梁杆件设置有安装孔的一端安装到所述方形筒状构件内部,并利用竖向设置的螺栓将方形筒状构件与纵向竹梁杆件固定连接。

8.如权利要求5所述的人行悬臂梁桥施工方法,其特征在于,所述主梁包括位于上方且呈水平设置的矩形板状的面板,还包括位于面板下方水平纵向均布设置的找平竹梁,所述找平竹梁中位于最外侧的两个找平竹梁的外侧与所述面板的两侧边缘齐平,所述找平竹梁的下表面与所述位于最上层的横向竹梁杆件上表面以及连接杆的上表面连接,所述找平竹梁的两端下表面通过橡胶支座与所述墙体的上表面连接。

9.如权利要求8 所述的人行悬臂梁桥施工方法,其特征在于,所述栏杆包括位于主梁两侧边缘的两列竖向设置的竖杆,所述竖杆的下端依靠横向设置的螺栓与所述位于最外侧的找平竹梁外侧固定连接,还包括沿主梁长度方向连接相邻两个竖杆上端的水平设置的横杆,所述横杆的两端依靠横向设置的螺栓与竖杆上端固定连接。

10.如权利要求9 所述的人行悬臂梁桥施工方法,其特征在于,具体包括以下步骤:

a、在竹质加工厂按照图纸预先将主梁、栏杆、立柱、横梁、横向竹梁杆件、纵向竹梁杆件、连接竹梁杆件和支撑竹梁杆件采用重组竹材料制备好并在螺栓连接位置预先打孔,进行预拼装,之后将预拼装好的结构进行拆卸并将各构件运至现场; b、预先在安装现场确定好桥墩位置,并现浇形成安装底座,将加工完成的立柱吊装定位进入安装底座内,用素混凝土填实预留安装缝隙,以固定立柱,并预先在现场确定好主梁安装位置,在主梁安装位置的两端下部现浇形成由混凝土材料制得的墙体,在浇筑墙体时,将预埋件的一端浇筑在墙体内; c、吊装横梁定位至立柱上并安装角板将横梁与立柱固定连接;d、在桥身主体周围搭设满堂支架,靠满堂支架开始桥身安装;e、首先利用满堂支架,在横梁上方安装支撑结构,并将位于主梁下方的纵向竹梁杆件靠近墙体的一端通过预埋件锚固在墙体内,而后根据加工厂预先打孔的位置,依次对应在横向竹梁杆件打孔处贯穿竖向设置的螺栓,到达预计位置后将螺栓锚固;f、待支撑结构安装完成后,完成主梁和栏杆的安装与连接;g、在重组竹材料制成的构件的外表面涂刷一层防水油漆,然后拆卸满堂架,完成安装。
