专利号: 2017100159026
申请人: 长安大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

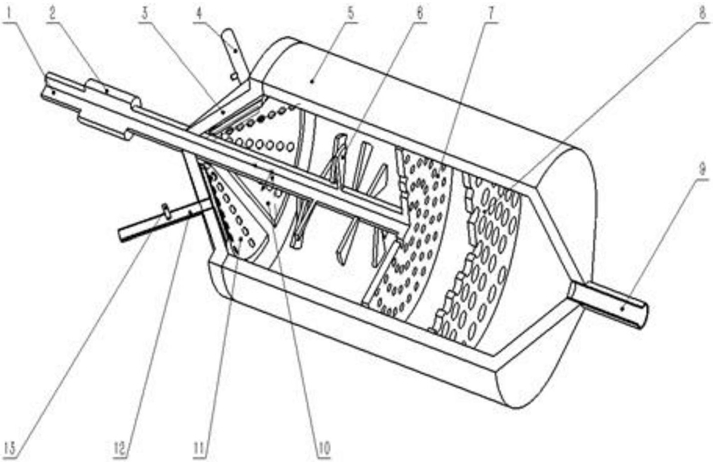

1.一种多级泡沫沥青发生装置,其特征在于,包括发泡腔体(5)、发泡腔体密封盖(3)和旋转搅拌器(1);发泡腔体(5)为中空的柱状结构,发泡腔体(5)的一侧密封设置有发泡腔体密封盖(3),另一侧设置有密封盖板;发泡腔体密封盖(3)的中央设置有旋转搅拌器(1),旋转搅拌器(1)伸入到发泡腔体(5)内部;发泡腔体密封盖(3)为锥形,发泡腔体密封盖(3)的锥形壁为中空的双层结构,发泡腔体密封盖(3)的内壁上设置有若干喷孔,锥形的一半为热沥青分配器(11),锥形的另一半为发泡介质分配器(10);

在热沥青分配器(11)一侧的发泡腔体密封盖(3)外壁上设置有热沥青导管(12);在发泡介质分配器(10)一侧的发泡腔体密封盖(3)外壁上设置有发泡介质导管(4);

发泡腔体(5)外侧的旋转搅拌器(1)上设置有旋转推动器(2);发泡腔体(5)内侧的旋转搅拌器(1)上固定设置有若干旋转叶片(6);发泡腔体(5)内侧的旋转搅拌器(1)的端头垂直固定设置在旋转混合片(7)的中心;

旋转混合片(7)上设置于若干通孔,旋转混合片(7)的边缘与发泡腔体(5)不接触;

旋转混合片(7)与发泡腔体(5)另一侧密封盖板之间设置有滤网(8)。

2.根据权利要求1所述的一种多级泡沫沥青发生装置,其特征在于,发泡介质导管(4)和热沥青导管(12)上均设置有阀门(13)。

3.根据权利要求1所述的一种多级泡沫沥青发生装置,其特征在于,发泡腔体(5)的另一侧密封盖板上设置有泡沫沥青导管(9)。

4.一种基于多级泡沫沥青发生装置的发生方法,其特征在于,所述多级泡沫沥青发生装置包括发泡腔体(5)、发泡腔体密封盖(3)和旋转搅拌器(1);发泡腔体(5)为中空的柱状结构,发泡腔体(5)的一侧密封设置有发泡腔体密封盖(3),另一侧设置有密封盖板;发泡腔体密封盖(3)的中央设置有旋转搅拌器(1),旋转搅拌器(1)伸入到发泡腔体(5)内部;发泡腔体密封盖(3)为锥形,发泡腔体密封盖(3)的锥形壁为中空的双层结构,发泡腔体密封盖(3)的内壁上设置有若干喷孔,锥形的一半为热沥青分配器(11),锥形的另一半为发泡介质分配器(10);

在热沥青分配器(11)一侧的发泡腔体密封盖(3)外壁上设置有热沥青导管(12);在发泡介质分配器(10)一侧的发泡腔体密封盖(3)外壁上设置有发泡介质导管(4);

发泡介质导管(4)和热沥青导管(12)上均设置有阀门(13);

发泡腔体(5)外侧的旋转搅拌器(1)上设置有旋转推动器(2);发泡腔体(5)内侧的旋转搅拌器(1)上固定设置有若干旋转叶片(6);发泡腔体(5)内侧的旋转搅拌器(1)的端头垂直固定设置在旋转混合片(7)的中心;

旋转混合片(7)与发泡腔体(5)另一侧密封盖板之间设置有滤网(8);

发泡腔体(5)的另一侧密封盖板上设置有泡沫沥青导管(9);

所述多级泡沫沥青发生装置的发生方法包括以下步骤:

1)打开阀门(13),通过阀门控制热沥青和发泡介质的流量,热沥青通过热沥青导管(12)进入热沥青分配器(11),发泡介质通过发泡介质导管(4)进入发泡介质分配器(10),热沥青和发泡介质汇聚在发泡腔体(5)内,进行初步混合;

2)旋转推动器(2)带动旋转搅拌器(1)旋转,同时旋转叶片(6)和旋转混合片(7)也开始旋转,进行第二级混合;

3)经过第二级混合的泡沫沥青再经过滤网(8)进行第三级混合,最后通过泡沫沥青导管(9)流出。
