1.一种锂电池隔膜用陶瓷浆料，其特征在于，由溶剂、陶瓷粉体、粘结剂、分散剂组成，质量比例为陶瓷粉体：粘结剂：分散剂＝75:20:5～95:4:1，固含量在30％～50％之间。

2.按照权利要求1所述锂电池隔膜用陶瓷浆料，其特征在于，所述的陶瓷粉体是氧化铝、勃姆石中一种或两种，粒径在0.2～10μm之间。

3.按照权利要求1所述锂电池隔膜用陶瓷浆料，其特征在于，所述的粘结剂由聚乙烯醇、聚四氟乙烯、羧甲基纤维素钠、聚氨酯、丁苯橡胶、氟化橡胶、苯乙烯-丁二烯聚合物、聚偏氟乙烯、聚偏氟乙烯-六氟丙烯、聚丙烯酸、聚甲基丙烯酸、聚丙烯酸酯、聚甲基丙烯酸甲酯、或聚丙烯腈中一种或两种及以上组成。

4.按照权利要求1所述锂电池隔膜用陶瓷浆料，其特征在于，所述的锂电池隔膜用浆料体系分为油系和水系，油系所使用溶剂为丙酮或N-甲基吡咯烷酮中一种或两种混合溶液；

水系所使用溶剂为水。

5.按照权利要求1所述锂电池隔膜用陶瓷浆料，其特征在于，所述的分散剂是由聚乙二醇PEG、聚乙烯吡咯烷酮PVP、聚丙烯酰胺PAM中一种或两种及以上的组合。

6.一种权利要求1所述锂电池隔膜用陶瓷浆料的制备方法，其步骤为：

首先将分散剂分散到溶剂中，然后加入陶瓷粉体，在浆料混合装置中充分搅拌混合，待浆料中大颗粒全部分散完毕后，搅拌1-4h；同时将粘结剂和溶剂在浆料混合装置中搅拌混合；待两种浆料混合均匀后，将陶瓷粉体的混合浆料加入到粘结剂的混合浆料中；

然后开启浆料混合装置，首先是慢速搅拌，低速剪切，并每隔一段时间进行刮壁，持续

2-6h；直至浆料混合均匀即可。

7.按照权利要求6所述锂电池隔膜用陶瓷浆料的制备方法，其特征在于所述的浆料混合装置为双行星搅拌器，双行星搅拌器内公转搅拌的同时带有自传剪切，使物料充分分散混合。

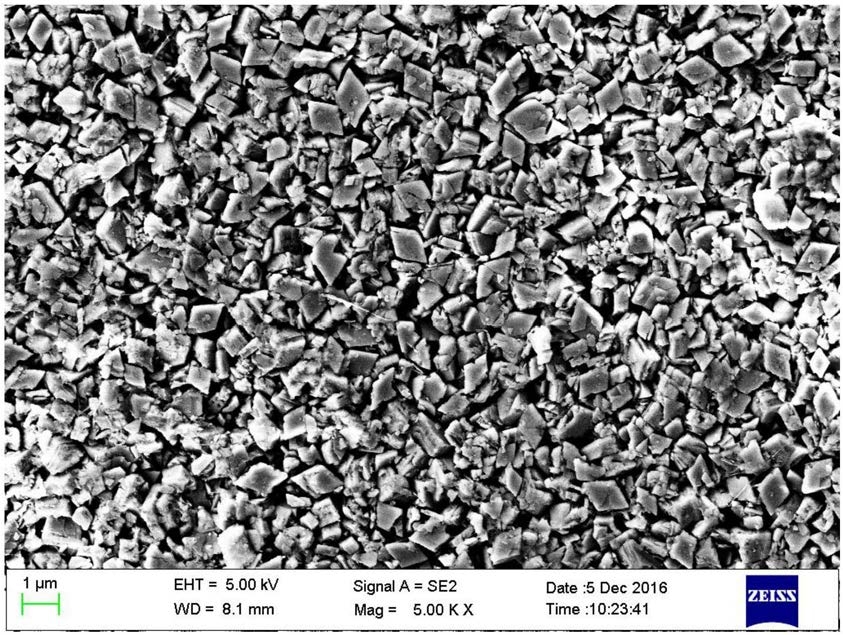

8.按照权利要求1所述锂电池隔膜用陶瓷浆料的应用，其特征在于，将陶瓷浆料均匀涂布在锂电池隔膜表面即可，形成陶瓷涂层，厚度在5-100μm，有陶瓷涂层的锂电池隔膜称为陶瓷隔膜；所述锂电池隔膜为聚丙烯PP膜、聚乙烯PE膜或PE与PP复合膜、PP与PP复合膜、PE与PE复合膜、或PP/PE/PP三层膜。
