1.一种基于溶胀法制备耐磨超亲水水下超疏油表面的方法，其特征在于一种基于溶胀法制备耐磨超亲水水下超疏油表面的方法是按以下步骤完成的：一、制备无机粒子涂料：

将尼龙、亲水性的无机粒子及质量百分数为88％的甲酸混合，得到含无机粒子涂料；

所述的尼龙与亲水性的无机粒子的质量比为1:(0.5～20)；所述的含无机粒子涂料中尼龙和亲水性的无机粒子的总质量百分数为10％～55％；

二、喷涂胶层：

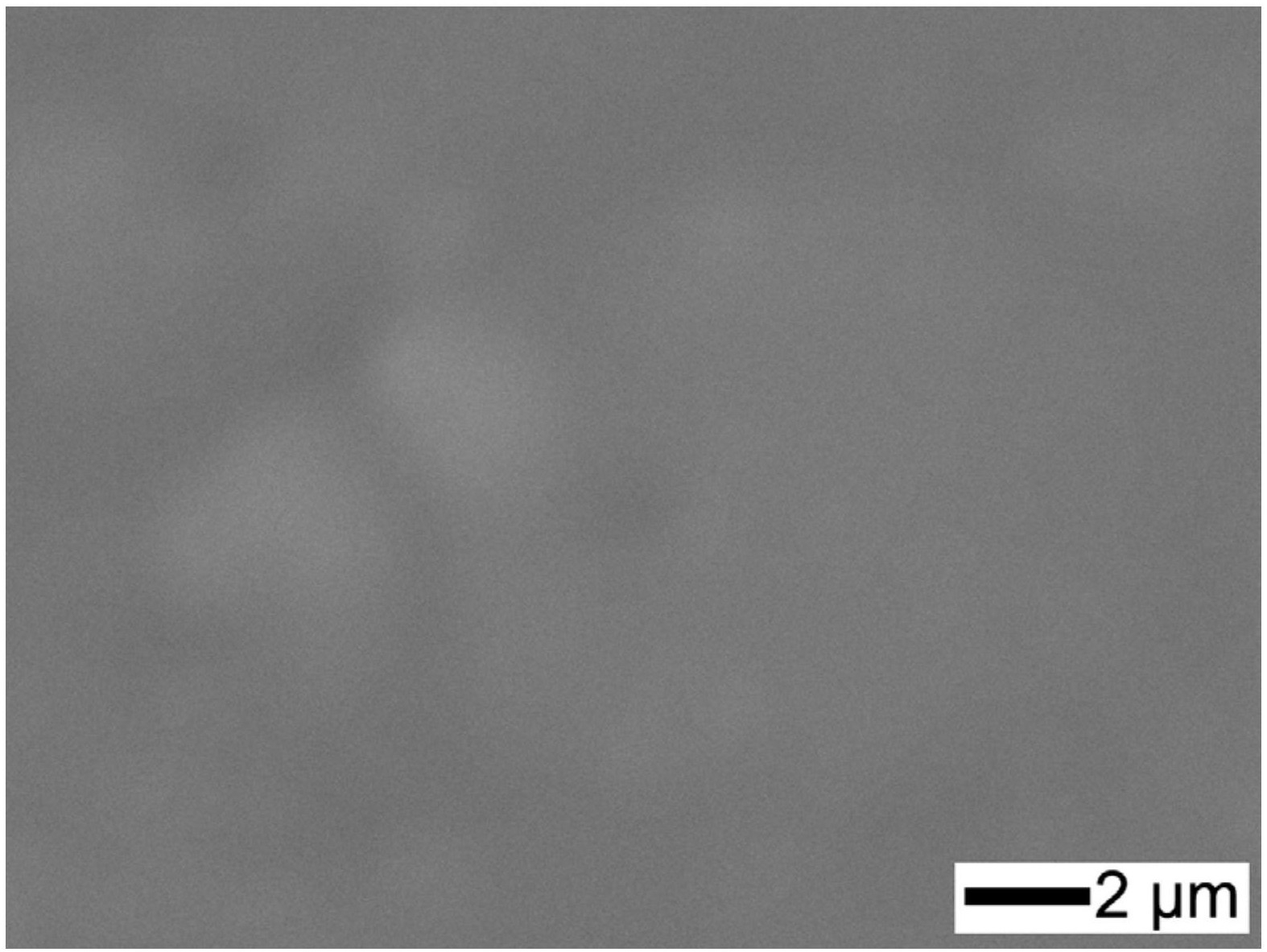

将胶黏剂均匀喷涂在基底表面，获得均匀的胶层，然后干燥至胶层完全固化，得到涂胶的基底；

所述的胶黏剂为可被甲酸溶胀的胶黏剂或可被甲酸溶胀的聚合物；

三、浸涂无机粒子涂料：

将涂胶的基底垂直浸没在含无机粒子涂料中，浸泡时间为5s～2h，然后将浸泡后的基底以1mm/s～10mm/s的速度从含无机粒子涂料中提拉抽出，得到吸附有涂料的基底，将吸附有涂料的基底置于温度为20℃～80℃烘箱中干燥，直至溶剂完全挥发，即完成基于溶胀法制备耐磨超亲水水下超疏油表面的方法。

2.根据权利要求1所述的一种基于溶胀法制备耐磨超亲水水下超疏油表面的方法，其特征在于步骤一中所述的亲水性的无机粒子为SiO2粒子、TiO2粒子或BaSO4粒子。

3.根据权利要求1所述的一种基于溶胀法制备耐磨超亲水水下超疏油表面的方法，其特征在于步骤一中所述的尼龙为尼龙6,6、尼龙6或尼龙4,6。

4.根据权利要求1所述的一种基于溶胀法制备耐磨超亲水水下超疏油表面的方法，其特征在于步骤二中所述的基底为耐酸材料。

5.根据权利要求1所述的一种基于溶胀法制备耐磨超亲水水下超疏油表面的方法，其特征在于步骤二中所述的胶黏剂为聚氨酯胶黏剂或环氧树脂。

6.根据权利要求1所述的一种基于溶胀法制备耐磨超亲水水下超疏油表面的方法，其特征在于步骤一中所述的尼龙与亲水性的无机粒子的质量比为1:4.4。

7.根据权利要求1所述的一种基于溶胀法制备耐磨超亲水水下超疏油表面的方法，其特征在于步骤一中所述的含无机粒子涂料中尼龙和亲水性的无机粒子的总质量百分数为

35％。

8.根据权利要求1所述的一种基于溶胀法制备耐磨超亲水水下超疏油表面的方法，其特征在于步骤三中将涂胶的基底垂直浸没在含无机粒子涂料中，浸泡时间为10min。

9.根据权利要求1所述的一种基于溶胀法制备耐磨超亲水水下超疏油表面的方法，其特征在于步骤三中然后将浸泡后的基底以2mm/s的速度从含无机粒子涂料中提拉抽出。

10.根据权利要求1所述的一种基于溶胀法制备耐磨超亲水水下超疏油表面的方法，其特征在于步骤三中将吸附有涂料的基底置于温度为25℃烘箱中干燥，直至溶剂完全挥发。
