专利号: 2017100256350
申请人: 台州知管通科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

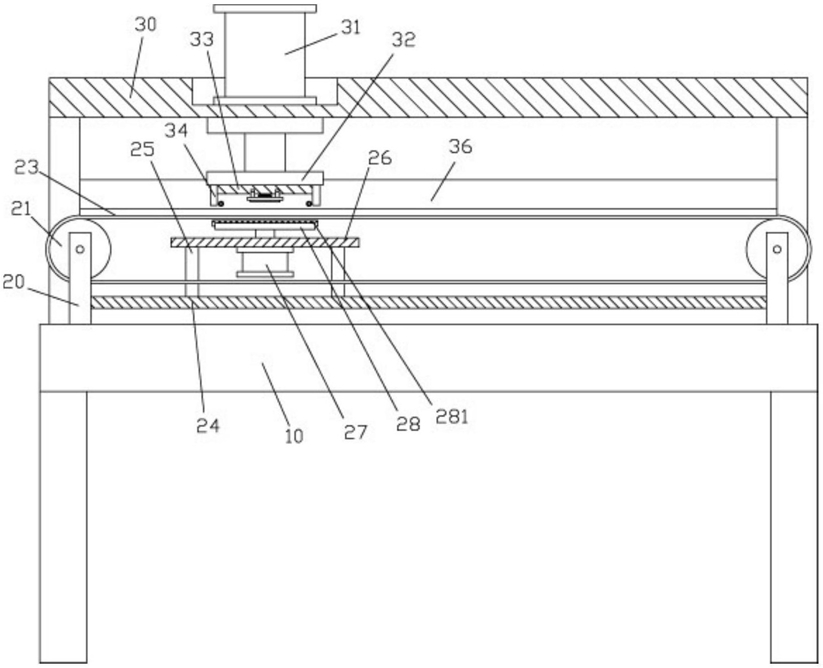

1.一种汽车部件包装输送盖章机构,包括机架(10),其特征在于:所述机架(10)的顶板的两端固定有支撑架(20),两个传动辊(21)处于支撑架(20)的两侧,传动辊(21)的两端铰接在对应的支撑架(20)上,其中一个支撑架(20)上固定有驱动电机(22),驱动电机(22)的输出轴通过联轴器与传动辊(21)的一端相连接,传送带(23)张紧在两个传动辊(21)上,底部连接板(24)固定在支撑架(20)上,底部连接板(24)处于下方的传送带(23)的下方,四个连接柱(25)固定在底部连接板(24)的边部,支撑板(26)固定在四个连接柱(25)的顶端,支撑板(26)处于传送带(23)的上部和下部之间,支撑板(26)的底面中部固定有推动气缸(27),推动气缸(27)的推杆穿过支撑板(26)并固定有底部压板(28),底部压板(28)处于传送带(23)的上部的底面下方;

所述机架(10)的顶板上固定有上主支撑架(30),上主支撑架(30)的顶板上固定有下压气缸(31),下压气缸(31)的推杆穿过上主支撑架(30)的顶板并固定有上压板(32),上压板(32)的底面固定有压紧板(33),压紧板(33)的左右两侧固定有向下延伸的限位板(34),压紧板(33)与底部压板(28)上下对齐并对应,压紧板(33)的中部底面设有盖章块体(35),盖章块体(35)对着传送带(23)的上部的顶面。

2.根据权利要求1所述的一种汽车部件包装输送盖章机构,其特征在于:所述上主支撑架(30)的两侧固定有侧支撑板(36),前部的侧支撑板(36)上固定有两个红外线发射器(37),后部的侧支撑板(36)上固定有两个红外线接收器(38),红外线发射器(37)与红外线接收器(38)一一对应,红外线发射器(37)将红外线发射至红外线接收器(38)的接收端,两个红外线发射器(37)与两个限位板(34)相对应。

3.根据权利要求1所述的一种汽车部件包装输送盖章机构,其特征在于:所述底部压板(28)的顶面包覆有弹性保护层(281)。

4.根据权利要求1所述的一种汽车部件包装输送盖章机构,其特征在于:所述压紧板(33)的中部底面固定有底部连接块(331),盖章块体(35)的顶面中部固定有环形套(351),环形套(351)中插套有弹簧(352),弹簧(352)的下端固定在盖章块体(35)的顶面,弹簧(352)的上端固定在底部连接块(331)上。

5.根据权利要求4所述的一种汽车部件包装输送盖章机构,其特征在于:所述盖章块体(35)的顶面边部固定有导向杆(353),导向杆(353)插套在压紧板(33)的底面具有导向孔(332)中。
