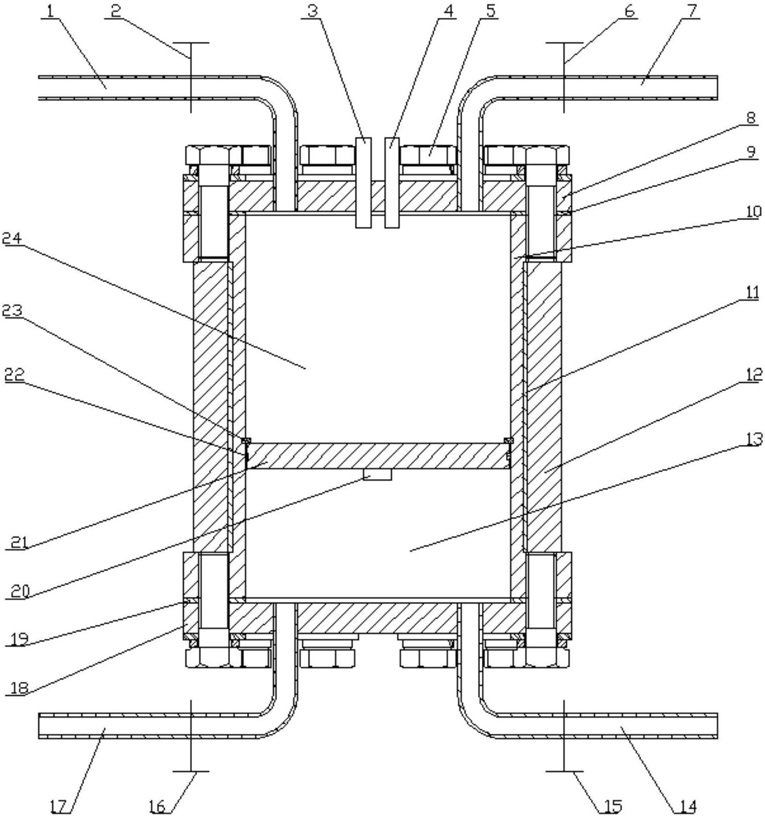

1.一种点燃式定容‑定压混合燃烧模拟实验装置的控制方法，装置包括筒状的燃烧室壁(10)，燃烧室壁(10)顶部设有上端盖(8)，底部设有下端盖(18)，中部设置有恒压活塞(21)；上端盖(8)上设有进气管(1)、排气管(7)、压力传感器(3)和火花塞(4)，下端盖(18)上设有恒压进气管(17)和溢气管(14)；恒压活塞(21)将燃烧室壁(10)内部的空间分为上部的燃烧室(24)和下部的恒压室(13)，其上方设置有固定于燃烧室壁(10)内侧壁上的挡圈(23)，下方固定设置有位置传感器(20)；还包括控制实验装置运行ECU，压力传感器(3)、火花塞(4)和位置传感器(20)，以及设置在进气管(1)上的进气阀(2)、设置在排气管(7)上的排气阀(6)、设置在恒压进气管(17)上的恒压进气阀(16)和设置在溢气管(14)上的限压阀(15)均连接到ECU；所述燃烧室壁(10)的外侧设有加热层(11)，加热层(11)外侧设有保温层(12)；所述上端盖(8)处设有上端盖密封垫(9)，下端盖(18)处设有下端盖密封垫(19)，恒压活塞(21)外设有恒压活塞密封圈(22)；其特征在于，包括步骤：

1)打开恒压进气阀(16)，向恒压室(13)内充入保压气体，使恒压室(13)内气压不断上升；

2)当恒压活塞(21)在保压气体的推动下上升直至挡圈(23)处时，将燃烧室(24)的初始体积记作V1；

3)当恒压室(13)气体压力达到设定的限压值P限后，打开限压阀(15)，使恒压室(13)内的气压值保持在恒定的P限；

4)打开进气阀(2)，将可燃混合气充入燃烧室(24)；

5)充气完毕后关闭进气阀(2)，利用火花塞(4)点燃燃烧室(24)中的可燃混合气，开始以体积V1进行定容燃烧；

6)当压力传感器(3)测得燃烧室(24)内的压力P上升至P＞P限时，关闭恒压进气阀(16)停止向恒压室(13)中充气，并打开限压阀(15)，使恒压活塞(21)下移，开始进行定压燃烧；

7)通过位置传感器(20)测量恒压活塞(21)的从挡圈(23)处的下移距离ΔS，并计算燃烧室(24)的当前体积V；

8)燃烧完成后，打开进气阀(2)充入新鲜空气，并打开排气阀(6)排出废气。

2.一种压燃式定容‑定压混合燃烧模拟实验装置的控制方法，装置包括筒状的燃烧室壁(10)，燃烧室壁(10)顶部设有上端盖(8)，底部设有下端盖(18)，中部设置有恒压活塞(21)；上端盖(8)上设有进气管(1)、排气管(7)、压力传感器(3)和喷油器，下端盖(18)上设有恒压进气管(17)和溢气管(14)；恒压活塞(21)将燃烧室壁(10)内部的空间分为上部的燃烧室(24)和下部的恒压室(13)，其上方设置有固定于燃烧室壁(10)内侧壁上的挡圈(23)，下方固定设置有位置传感器(20)；还包括控制实验装置运行ECU，压力传感器(3)、喷油器和位置传感器(20)，以及设置在进气管(1)上的进气阀(2)、设置在排气管(7)上的排气阀(6)、设置在恒压进气管(17)上的恒压进气阀(16)和设置在溢气管(14)上的限压阀(15)均连接到ECU；所述燃烧室壁(10)的外侧设有加热层(11)，加热层(11)外侧设有保温层(12)；所述上端盖(8)处设有上端盖密封垫(9)，下端盖(18)处设有下端盖密封垫(19)，恒压活塞(21)外设有恒压活塞密封圈(22)；其特征在于，包括步骤：

1)打开恒压进气阀(16)，向恒压室(13)内充入保压气体，使恒压室(13)内气压不断上升；

2)当恒压活塞(21)在保压气体的推动下上升直至挡圈(23)处时，将燃烧室(24)的初始体积记作V1；

3)当恒压室(13)气体压力达到设定的限压值P限后，打开限压阀(15)，使恒压室(13)内的气压值保持在恒定的P限；

4)打开进气阀(2)，将可新鲜空气充入燃烧室(24)；

5)充气完毕后关闭进气阀(2)，利用喷油器喷入燃料，开始以体积V1进行定容燃烧；

6)当压力传感器(3)测得燃烧室(24)内的压力P上升至P＞P限时，关闭恒压进气阀(16)停止向恒压室(13)中充气，并打开限压阀(15)，使恒压活塞(21)下移，开始进行定压燃烧；

7)通过位置传感器(20)测量恒压活塞(21)的从挡圈(23)处的下移距离ΔS，并计算燃烧室(24)的当前体积V；

8)燃烧完成后，打开进气阀(2)充入新鲜空气，并打开排气阀(6)排出废气。
