1.一种半透明有机金属卤化物钙钛矿薄膜太阳能电池，其特征在于，所述的太阳能电池的钙钛矿层薄膜含有偏氟乙烯-六氟丙烯共聚物，薄膜厚度δ满足的条件为：30nm≤δ＜

150nm。

2.一种如权利要求1所述的半透明有机金属卤化物钙钛矿薄膜太阳能电池的制备方法，其特征在于，所述的制备方法包括：

1)清洗FTO玻璃，将FTO玻璃依次放入去离子水、丙酮和乙醇中分别超声清洗半小时，氮气吹干，再用氧等离子体处理10min；

2)制备TiO2致密层，将清洗好的FTO玻璃浸入200mM的TiCl4水溶液中，在70℃下加热1h，之后用水和乙醇反复冲洗，氮气吹干，在100℃下干燥1h；

3)在手套箱中配制钙钛矿前驱体溶液，将二甲基甲酰胺和二甲亚砜按体积比为4:6混合制备混合溶剂，将PbI2和CH3NH3I按摩尔比为1:1加入到混合溶剂中，PbI2和CH3NH3I在溶液中的浓度均小于0.8mol/L，再加入偏氟乙烯-六氟丙烯共聚物PVdF-HFP，使共聚物在溶液中的浓度为2-15mg/mL，在70℃下加热搅拌12h；

4)在手套箱中配制空穴传输材料溶液，首先将Li-TFSI溶解于乙腈中配置浓度为

520mg/ml的Li-TFSI溶液；将72.3mg的spiro-MeOTAD、28.8ul的4-叔丁基吡啶和17.5ul的Li-TFSI溶液溶入1ml氯苯中，搅拌12h；

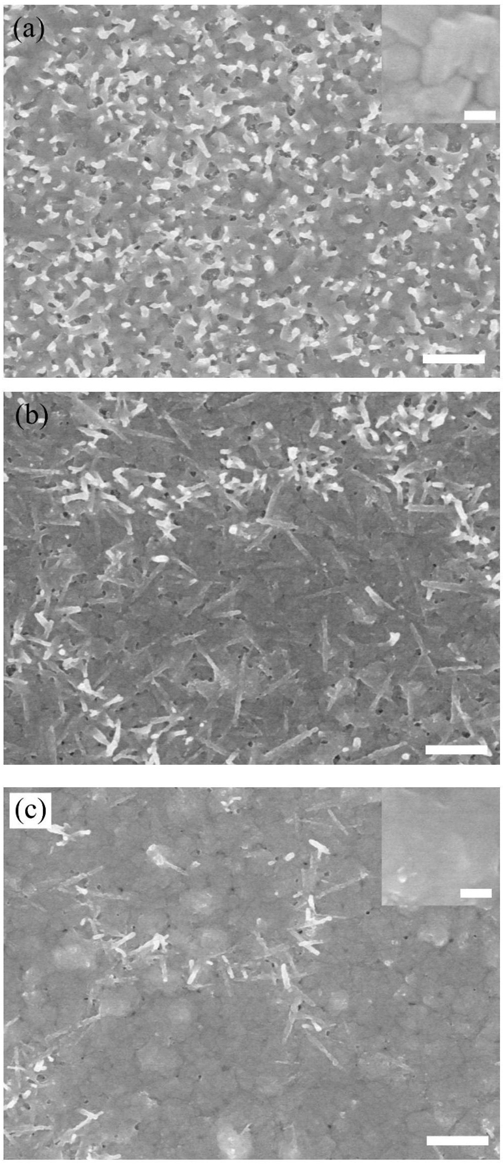

5)在手套箱中制备电池，首先在FTO玻璃表面的TiO2致密层上涂上钙钛矿前驱体溶液，第一阶段在1000r/min条件下旋涂10s，然后在第二阶段4000-8000r/min条件下旋涂55s，并在第二旋涂阶段经过25s后，将500ul的氯苯滴加到正在旋转的钙钛矿前驱体薄层上，在100℃条件下对其加热10min，即进行退火处理；接着在钙钛矿层上旋涂空穴传输材料溶液，在

5000r/min条件下旋转30s；最后利用物理气相沉积法在空穴传输层上蒸镀金电极。

3.如权利要求2所述的半透明有机金属卤化物钙钛矿薄膜太阳能电池的制备方法，其特征在于，步骤3)所述的PbI2和CH3NH3I在溶液中的浓度均为0.2-0.5mol/L。

4.如权利要求2所述的半透明有机金属卤化物钙钛矿薄膜太阳能电池的制备方法，其特征在于，步骤3)所述的PVdF-HFP的重均分子量为100000至600000。

5.如权利要求2所述的半透明有机金属卤化物钙钛矿薄膜太阳能电池的制备方法，其特征在于，步骤3)、4)和5)所述的配制钙钛矿前驱体溶液、配制空穴传输材料溶液和旋转涂布在手套箱中的水氧浓度控制在10ppm以下。

6.如权利要求2所述的半透明有机金属卤化物钙钛矿薄膜太阳能电池的制备方法，其特征在于，步骤5)所述的金电极厚度为20-50nm。
