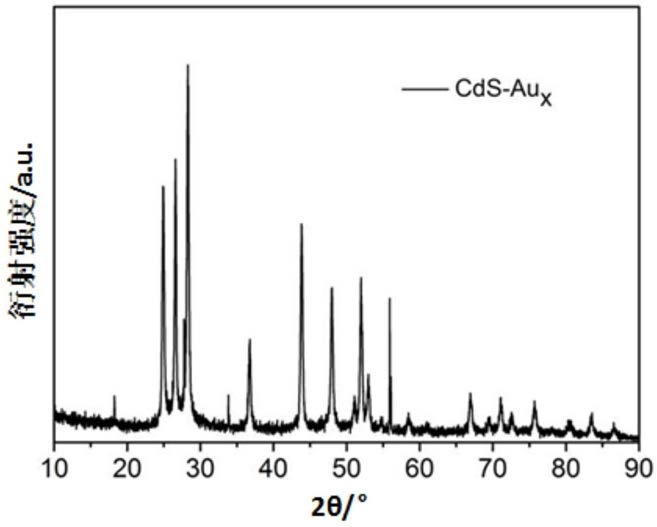

1.一种CdS-Aux光催化剂的制备方法，在水热合成的CdS纳米颗粒表面复合金纳米团簇，制备出一种CdS复合金纳米团簇的CdS-Aux光催化剂，其特征在于，具体包括如下步骤：(1)以水热合成法制备CdS纳米晶粒：硫源溶液和镉源溶液混合均匀，所述镉源溶液和所述硫源溶液的摩尔比为1:1～1:3，搅拌，静置过夜，过滤，去离子水洗涤，然后将上述洗涤后物质转入水热釜中，加入蒸馏水，加热晶化，过滤，干燥，即制得CdS纳米晶粒；

(2)金纳米团簇分散液的制备：在金源溶液中加入巯基配合物，所述金源与所述巯基配合物的摩尔比为1:1～1:3，搅拌至无色，60～80℃反应20～30h，离心，过滤，洗涤，超声分散于去离子水中，即制的金纳米团簇分散液；

(3)CdS-Aux复合催化剂的制备：将步骤(1)中制得的CdS纳米晶粒超声分散于去离子水中，配置成固含量为0.001-0.01g/L的悬浊液，边搅拌边将所述金纳米团簇分散液加入所述悬浊液中，通过纳米自组装将所述金纳米团簇结合到CdS上，即制得CdS-Aux复合催化剂。

2.根据权利要求1所述一种CdS-Aux光催化剂的制备方法，其特征在于，步骤(1)中，所述镉源溶液和所述硫源溶液浓度均为0.01～5mol/L，将镉源溶液滴加到硫源溶液或者硫源溶液滴加到镉源溶液中，即制得混合均匀溶液。

3.根据权利要求1所述一种CdS-Aux光催化剂的制备方法，其特征在于，步骤(1)中，所述镉源为硝酸镉、乙酸镉、氯化镉和硫酸镉中的一种或多种的组合物。

4.根据权利要求1所述一种CdS-Aux光催化剂的制备方法，其特征在于，步骤(1)中，所述硫源为硫化钠、硫化氨和硫代硫酸钠中的一种或多种的组合物。

5.根据权利要求1所述一种CdS-Aux光催化剂的制备方法，其特征在于，步骤(1)中，所述水热釜中所述加热温度为120-240℃，所述晶化时间为50-96h，所述干燥温度为50～70℃，所述干燥时间为8～15h。

6.根据权利要求1所述一种CdS-Aux光催化剂的制备方法，其特征在于，步骤(2)中，所述巯基配合物为L-谷胱甘肽、对巯基苯甲酸、苯乙硫醇中的任一种。

7.根据权利要求1所述一种CdS-Aux光催化剂的制备方法，其特征在于，步骤(2)中，所述金源溶液的为0.01～0.05g/mL。

8.根据权利要求1所述一种CdS-Aux光催化剂的制备方法，其特征在于，步骤(2)中，所述金纳米团簇分散液的质量分数为0.001～5wt％。

9.根据权利要求1所述一种CdS-Aux光催化剂的制备方法，其特征在于，步骤(3)中，所述金纳米团簇的加入速度为20-50mL/h。
