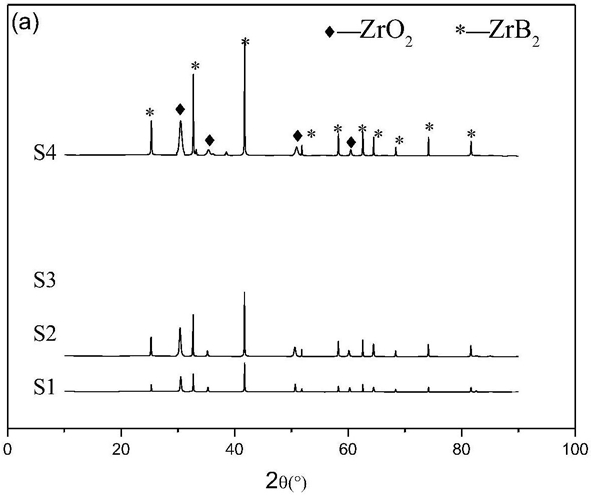

1.一种硼化锆粉体，其特征在于，该粉体包括以下原料制成：单斜氧化锆，氧化硼，无水硼砂和镁粉，原料的摩尔配比为ZrO2：B2O3：Na2B4O7：Mg＝1：0.5～1.4：0～0.8：5～8；

在制备过程中向原料中加入引燃剂，自蔓延合成硼化锆粉体。

2.如权利要求1所述的硼化锆粉体，其特征在于：所述原料单斜氧化锆，氧化硼，无水硼砂和镁粉的摩尔配比为ZrO2：B2O3：Na2B4O7：Mg＝1：1.105：0.195：7。

3.如权利要求1所述的硼化锆粉体，其特征在于：以单斜氧化锆，镁粉和氧化硼为原料采用自蔓延合成硼化锆，摩尔配比为ZrO2：B2O3：Mg＝1：1：7。

4.如权利要求1所述的硼化锆粉体，其特征在于：以单斜氧化锆，镁粉和氧化硼为原料采用自蔓延合成硼化锆，摩尔配比为ZrO2：B2O3：Mg＝1：1.3：7。

5.如权利要求1所述的硼化锆粉体，其特征在于，氧化硼和无水硼砂在混料前，于120℃烘箱内干燥24h。

6.如权利要求1所述的硼化锆粉体，其特征在于，所述的引燃剂包括C-Ti引燃剂，所述的C-Ti引燃剂是将碳粉和钛粉按摩尔比为1:1的用量混配制得。
