1.一种氮掺杂的碳负载氮化铁复合物钠离子电池负极材料的制备方法，其特征在于，包括以下步骤：

1)将氮源、碳源和铁源按质量比为40:1:(10～40)溶于去离子水中，搅拌均匀，然后将其冷冻干燥得到产物A；

2)将产物A进行热解反应，得产物B；

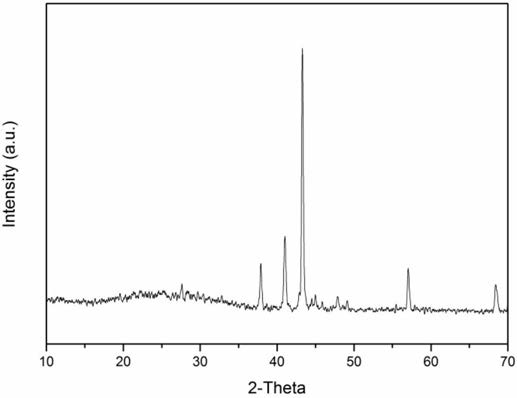

3)将产物B用去离子水和乙醇洗涤，即得到氮掺杂的碳负载氮化铁复合物钠离子电池负极材料。

2.根据权利要求1所述的一种氮掺杂的碳负载氮化铁复合物钠离子电池负极材料的制备方法，其特征在于，步骤1)中氮源为尿素或三聚氰胺。

3.根据权利要求1所述的一种氮掺杂的碳负载氮化铁复合物钠离子电池负极材料的制备方法，其特征在于，步骤1)中碳源为聚乙烯吡咯烷酮或壳聚糖。

4.根据权利要求1所述的一种氮掺杂的碳负载氮化铁复合物钠离子电池负极材料的制备方法，其特征在于，步骤1)中铁源为草酸高铁铵或醋酸铁。

5.根据权利要求1所述的一种氮掺杂的碳负载氮化铁复合物钠离子电池负极材料的制备方法，其特征在于，步骤1)中每40mL去离子水中加入6g氮源。

6.根据权利要求1所述的一种氮掺杂的碳负载氮化铁复合物钠离子电池负极材料的制备方法，其特征在于，步骤1)中冷冻干燥时间为12h。

7.根据权利要求1所述的一种氮掺杂的碳负载氮化铁复合物钠离子电池负极材料的制备方法，其特征在于，步骤2)中热解反应具体为：将产物A置于真空管式炉热解反应中，Ar气为保护气，热解温度为400-800℃，反应时间为1h-6h。

8.根据权利要求7所述的一种氮掺杂的碳负载氮化铁复合物钠离子电池负极材料的制备方法，其特征在于，热解温度的升温制度为：在升温速率为5-10℃/min下升温至200-300℃,保温0.5h,然后以10-15℃/min的升温速率升至400-800℃。
