1.一种石墨烯-氧化铁-石墨烯复合结构电池负极材料的制备方法，其特征在于，包括以下步骤：

1)将市售的氧化石墨烯溶解在水中，配置成1～5mg/mL的溶液，然后通过超声处理形成氧化石墨烯分散均匀的悬浊液记为悬浊液A；

2)将分析纯的可溶性铁盐和碳源加入到去离子水中，搅拌将铁盐充分溶解，然后加入到悬浊液A中，配置成铁盐和氧化石墨烯的混合溶液B，其中，可溶性铁盐为草酸铁铵或柠檬酸铁铵；碳源为聚乙烯吡咯烷酮或蔗糖，铁盐的浓度为0.05～0.5mol/L，碳源的浓度为1～

10mg/mL，氧化石墨烯的浓度为0.5～2.5mg/mL；

3)将混合溶液B通过水浴加热蒸发得到前驱物，记为产物C；

4)将产物C放入马弗炉中，加热至200～300℃，热解时间为2～4h，得到氧化石墨烯表面负载的氧化铁，记为产物D；

5)将产物D加入甲苯中，通过超声分散，然后加入氨丙基三甲氧基硅烷，其中，每50mL甲苯中加入0.5g产物D，且甲苯与氨丙基三甲氧基硅烷的体积比为50：(0.1～1)，然后通过回流反应得到氨丙基三甲氧基硅烷修饰的Fe2O3/氧化石墨烯，回流反应具体为在50～90℃下回流6-12h，记为产物E；

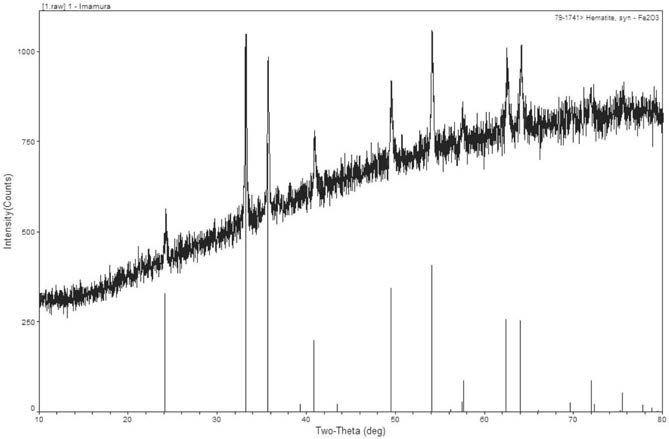

6)将氧化石墨烯溶于水中配置成氧化石墨烯悬浊液，超声处理后加入产物E，其中产物E与氧化石墨烯的质量比为(10～20):1，一次搅拌后加入水合肼，二次搅拌至反应结束，将产物洗涤干燥，即得到石墨烯-氧化铁-石墨烯复合结构电池负极材料。

2.根据权利要求1所述的一种石墨烯-氧化铁-石墨烯复合结构电池负极材料的制备方法，其特征在于，步骤1)中超声处理的功率为300W，时间为1～3h。

3.根据权利要求1所述的一种石墨烯-氧化铁-石墨烯复合结构电池负极材料的制备方法，其特征在于，步骤3)中将混合溶液B放置在水浴锅中，搅拌加热蒸发，加热温度为80-98℃，反应时间为5-10h。

4.根据权利要求1所述的一种石墨烯-氧化铁-石墨烯复合结构电池负极材料的制备方法，其特征在于，步骤5)中超声分散时间为2h。

5.根据权利要求1所述的一种石墨烯-氧化铁-石墨烯复合结构电池负极材料的制备方法，其特征在于，步骤6)中超声处理时间为1～3h；一次搅拌时间为1h；二次搅拌时间为0.5h～2h。

6.根据权利要求1所述的一种石墨烯-氧化铁-石墨烯复合结构电池负极材料的制备方法，其特征在于，步骤6)中加入水合肼后，水合肼的浓度为0.01-0.1mg/mL。
