1.一种石墨烯负载羟基磷酸铁空心八面体锂离子电池正极材料的制备方法，其特征在于，包括以下步骤：

1)将市售氧化石墨烯溶解在去离子水中，然后通过超声处理形成氧化石墨烯分散均匀的悬浊液A；

2)将分析纯的可溶性二价亚铁盐、尿素以及磷酸二氢铵或磷酸氢二铵以1:1:(0.5～5)的摩尔比加入到去离子水和乙二醇或甘油的混合溶液中，其中水和乙二醇或甘油的体积比为5:(1～5)，搅拌后加入到悬浊液A中，配置成混合溶液B，混合溶液B中铁盐的浓度为0.05～0.5mol/L，氧化石墨烯的浓度为0.5～2.5mg/mL；

3)将混合溶液B经微波反应后，得到产物C；

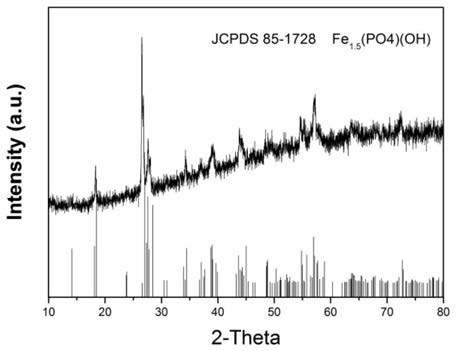

4)将产物C经过离心收集，然后洗涤并冷冻干燥，得到石墨烯表面原位生长Fe1.5(PO4)OH空心八面体锂离子电池正极材料。

2.根据权利要求1所述的一种石墨烯负载羟基磷酸铁空心八面体锂离子电池正极材料的制备方法，其特征在于，步骤1)中将市售的氧化石墨烯溶解在去离子水中配置成1～5mg/mL的溶液。

3.根据权利要求1所述的一种石墨烯负载羟基磷酸铁空心八面体锂离子电池正极材料的制备方法，其特征在于，步骤1)中超声处理功率为300W，时间为2～6h。

4.根据权利要求1所述的一种石墨烯负载羟基磷酸铁空心八面体锂离子电池正极材料的制备方法，其特征在于，步骤2)中的可溶性二价亚铁盐为硫酸亚铁或氯化亚铁。

5.根据权利要求1所述的一种石墨烯负载羟基磷酸铁空心八面体锂离子电池正极材料的制备方法，其特征在于，步骤3)中微波反应具体为：将混合溶液B倒入微波水热反应釜中，然后密封反应釜，将其放入微波水热反应仪中，升温速率控制在5～15℃/min，反应温度控制在150-220℃，反应时间控制在2-5h。

6.根据权利要求5所述的一种石墨烯负载羟基磷酸铁空心八面体锂离子电池正极材料的制备方法，其特征在于，所述微波水热反应釜填充度为40％-80％。

7.根据权利要求1所述的一种石墨烯负载羟基磷酸铁空心八面体锂离子电池正极材料的制备方法，其特征在于，步骤4)中冷冻干燥时间为12h。
