1.一种光纤激光熔覆镍基镍包碳化钨熔覆涂层的制备方法，包括以下步骤：

1)选用45钢为激光熔覆基体，先用丙酮溶液清除基体表面的锈迹或油污，再用酒精擦拭干净；

2)将镍包碳化钨与Ni45镍基自熔性合金粉末混合均匀得混合粉末；

3)采用预置法，将混合粉末预置粘结于45钢基体表面，粉末厚度为1mm，置于烘箱中烘干；

4)使用光纤激光器进行激光熔覆，其中光斑直径4mm，扫描速度12～16mm/s；激光功率为1600～2000w，采用氩气保护。

2.根据权利要求1所述光纤激光熔覆镍基镍包碳化钨熔覆涂层的制备方法，其特征在于：步骤2)中的镍包碳化钨按质量百分比由88％WC和12％Ni组成，Ni45镍基自熔性合金粉末按质量百分比由13％Cr、2.5％B、3％Si、10％Fe和余量为Ni组成。

3.根据权利要求1所述光纤激光熔覆镍基镍包碳化钨熔覆涂层的制备方法，其特征在于：按重量百分比计算，步骤2)中镍包碳化钨含20％，Ni45镍基自熔性合金粉末含80％。

4.根据权利要求1所述光纤激光熔覆镍基镍包碳化钨熔覆涂层的制备方法，其特征在于：步骤2)中所述镍包碳化钨、Ni45镍基自熔性合金粉末粒度均介于-140～+325目。

5.根据权利要求1所述光纤激光熔覆镍基镍包碳化钨熔覆涂层的制备方法，其特征在于：步骤3)中以60℃将粉末烘干1～2h。

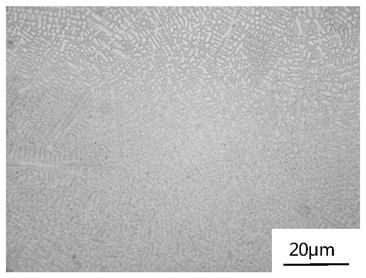

6.根据权利要求1所述光纤激光熔覆镍基镍包碳化钨熔覆涂层的制备方法，其特征在于：步骤4)中激光功率为2000w。
