1.一种高岭土基三维粒子电极的制备方法，其特征在于，包括以下步骤：(1)研磨：将高岭土和黑藻磨碎至粉末状，然后干燥至恒重；

(2)混合成型：将七水合硫酸亚铁和五水合硫酸铜溶解于水中，得到混合液，将所述步骤(1)制得的高岭土粉末和黑藻粉末放入混合液中，进行等体积浸渍吸附1-3h，使其能混合均匀后制成粒径为3-5mm的小球；

(3)干燥：将经所述步骤(2)制备的小球进行干燥处理；

(4)煅烧：将经所述步骤(3)烘干的小球进行煅烧即可得到高岭土基粒子电极；

步骤(2)中高岭土粉末和黑藻粉末加入的量的质量比为1.5-4:1；所述七水合硫酸亚铁其活性组分Fe含量为高岭土基粒子电极质量的0.5-3wt％；所述的五水合硫酸铜其活性组分Cu含量为高岭土基粒子电极质量的0.5-3wt％；

步骤(3)中的干燥为在温度为80-120℃的条件下干燥12-24h；

步骤(4)中煅烧为在450-750℃的条件下进行煅烧，煅烧为以5℃/min的升温速率升温至450-750℃，然后恒温煅烧120-300min。

2.根据权利要求1所述的高岭土基三维粒子电极的制备方法，其特征在于，所述步骤(1)中干燥的温度为80-120℃。

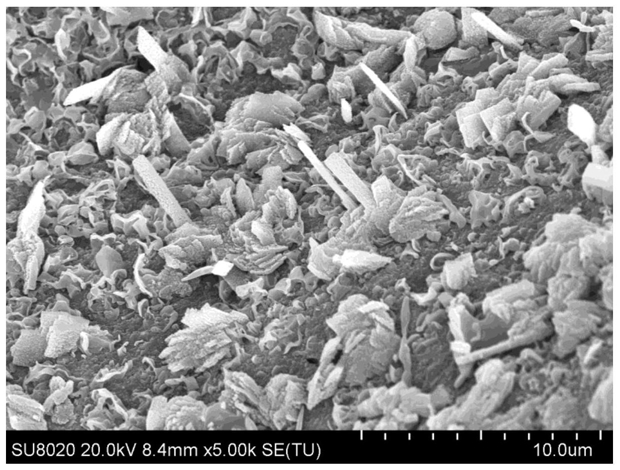

3.一种处理染料废水的方法，其特征在于，利用所述权利要求1制备得到的高岭土基粒子电极处理染料废水。
