1.一种硫系玻璃光子晶体光纤预制棒的制备方法，其特征在于包括如下步骤：（1）毛细管的制备

将硫系玻璃材料通过钻孔、挤压或直接旋管法制备相应占空比的玻璃空管，通过拉丝制备对应占空比的尺寸均匀的毛细管，将毛细管放入真空加热炉中依次经过初期缓慢抽真空和后期分子泵抽真空达到1×10-6Pa压力，同时将毛细管加热到玻璃转变温度Tg±20℃，保温2h，然后在毛细管内部充入惰性气体，熔封毛细管两端使其密封，形成内部气体压力大于或等于一个大气压的空心管道；

（2）硫系玻璃光子晶体光纤预制棒的成型

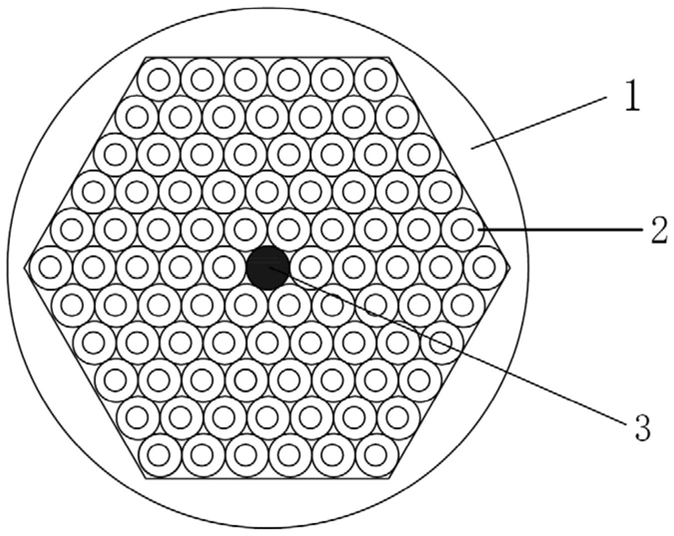

将毛细管堆积成横截面为对称结构的多边形或圆形的结构，纤芯采用实心玻璃棒或者空心管，纤芯直径等于或小于毛细管外径，固定好堆积的模型，套入事先准备好的外套管中，制成硫系玻璃光子晶体初级预制棒；若纤芯直径小于毛细管外径，则纤芯与毛细管之间的空隙采用实心玻璃丝填充；若毛细管堆积成的横截面与外套管的内孔横截面形状不同，则毛细管与外套管之间的空隙采用相同材质的实心玻璃丝填充；

（3）预制棒热处理

将硫系玻璃光子晶体初级预制棒整体垂直放入真空加热炉中，依次经过初期缓慢抽真空和后期分子泵抽真空达到1×10-6Pa压力，同时将硫系玻璃光子晶体初级预制棒加热到玻璃转变温度（Tg＋50）～（Tg＋180℃）、保温定型0.5h～2h，获得毛细管间无间隙的硫系玻璃光子晶体光纤预制棒。

2.根据权利要求1所述的一种硫系玻璃光子晶体光纤预制棒的制备方法，其特征在于：步骤（1）中所述的惰性气体为在红外无吸收峰的气体，包括高纯的氦、氖、氩、氪、氙或者氮气。

3.根据权利要求1所述的一种硫系玻璃光子晶体光纤预制棒的制备方法，其特征在于：步骤（1）中熔封毛细管两端方法为采用电热圈加热或火焰加热的方式，加热熔封过程局限于端头2毫米内。

4.根据权利要求1所述的一种硫系玻璃光子晶体光纤预制棒的制备方法，其特征在于：步骤（2）中所述的实心玻璃丝材料采用与所述的毛细管相同组分的玻璃材料。

5.根据权利要求1所述的一种硫系玻璃光子晶体光纤预制棒的制备方法，其特征在于：步骤（2）中所述的外套管的横截面为正六边形或者圆形。

6.根据权利要求1所述的一种硫系玻璃光子晶体光纤预制棒的制备方法，其特征在于：步骤（2）中所述的毛细管的堆积的横截面的形状为正六边形或圆形。

7.根据权利要求1所述的一种硫系玻璃光子晶体光纤预制棒的制备方法，其特征在于：步骤（3）所述的真空加热炉的炉腔内温度场波动小于0.1℃，腔体具有观察窗。
