专利号: 2017100424002
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

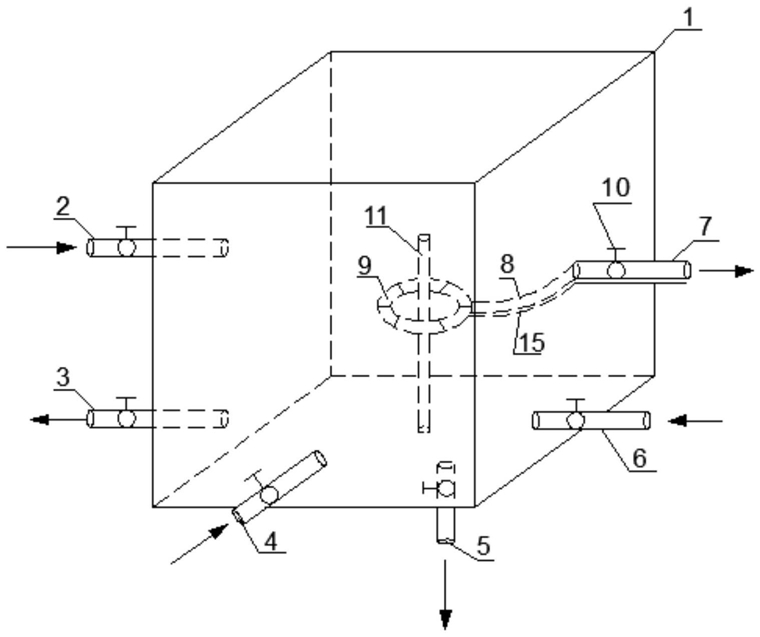

1.一种太阳能集中供热蓄热水箱,包括蓄热水箱(1),蓄热水箱(1)的一个侧面上设置有太阳能集热供水管(2)和太阳能集热回水管(3),蓄热水箱(1)的另一个侧面上设置有采暖系统供水管(7)以及采暖系统回水管(6);其特征在于,所述的蓄热水箱(1)中垂直设有定位柱(11),定位柱(11)上套装有浮动取水器(9);浮动取水器(9)包括导水器(25),导水器(25)为环形结构,导水器(25)的一端连接有可弯折的取水管(8),取水管(8)与所述的采暖系统供水管(7)连接;所述的导水器(25)上设置有气囊圈(13),通过控制气囊圈(13)的充放气以调整浮动取水器(9)在蓄热水箱(1)中的位置。

2.如权利要求1所述的太阳能集中供热蓄热水箱,其特征在于,所述的气囊圈(13)设置两个,两个气囊圈(13)将所述的导水器(25)夹在中间;气囊圈(13)上连接有充放气管(15),充放气管(15)穿出蓄热水箱(1)侧壁与一个充气泵(21)连接;在充放气管(15)上设置有电磁排气阀(22)。

3.如权利要求1所述的太阳能集中供热蓄热水箱,其特征在于,所述的浮动取水器(9)上设置有制动机构(12),制动机构(12)包括固定环(24),固定环(24)的内壁上分布有制动器,制动器包括一对制动杆(27),这一对制动杆(27)的一端相互连接并固定在所述的固定环(24)上,制动杆(27)的另一端均安装有导轮(17);所述的一对制动杆(27)中,其中一根制动杆(27)上设置有电磁铁(16),另一根制动杆(27)上设置有金属块(26),且两根制动杆(27)之间设置有弹簧(18);在电磁铁(16)与金属块(26)未吸合时,所述的导轮(17)与定位柱(11)之间有间隙;电磁铁(16)与金属块(26)吸合后,导轮(17)与定位柱(11)接触。

4.如权利要求1所述的太阳能集中供热蓄热水箱,其特征在于,所述的采暖系统供水管(7)连接在蓄热水箱(1)侧面上的几何中心处。

5.如权利要求2所述的太阳能集中供热蓄热水箱,其特征在于,所述的充气泵(21)与充放气管(15)之间设置有止回阀(23)。

6.如权利要求1所述的太阳能集中供热蓄热水箱,其特征在于,所述的蓄热水箱(1)为矩形体结构,在蓄热水箱(1)的侧面底部设置有自来水补水管(4),蓄热水箱(1)的底部设置有排污管(5)。

7.如权利要求2所述的太阳能集中供热蓄热水箱,其特征在于,所述的浮动取水器(9)上设置有温度传感器(14),温度传感器(14)通过数据传输线(20)与一个取水温度控制器(19)连接,该取水温度控制器(19)与所述的充气泵(21)和电磁排气阀(22)连接。

8.如权利要求7所述的太阳能集中供热蓄热水箱,其特征在于,所述的温度传感器(14)和取水管(8)端部中心处的连线与蓄热水箱(1)的底面平行。

9.如权利要求1所述的太阳能集中供热蓄热水箱,其特征在于,所述的导水器(25)由一对导水管(252)拼合而成,导水管(252)为半环形结构,导水管(252)的侧壁上开设有导水槽(253),导水管(252)的前端设置有前端板(251),导水管(252)的后端设置有后端板(254),前端板(251)、后端板(254)均为半圆管形结构;其中,前端板(251)的外壁上设置有外螺纹,后端板(254)的内壁上设置有内螺纹(255)。
