专利号: 2017100437553
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

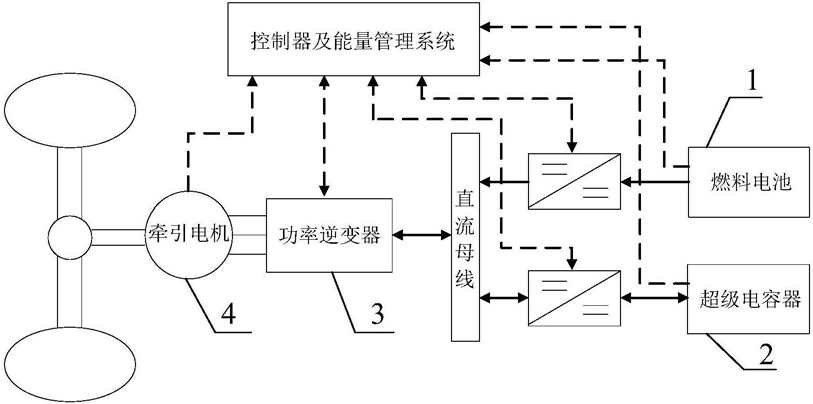

1.一种车载复合电源功率分配滑膜变结构控制方法,其特征在于:包括如下步骤:A、稳定直流母线的电压vdc,使得直流母线的电压vdc跟踪恒定的参考值vdc-ref,不可逆的Boost变换器输入信号μ1需满足:其中:L1为第一高频电感L1的电感值;x3为vdc的平均值;vb为燃料电池(1)的等效直流电源电压值;R1为第一高频电感L1的等效串联电阻值;ibf为第一高频电感L1的输入电流值;x1为ibf的平均值;α1定义为设计参数;ibf-ref为第一高频电感L1的参考电流值;s1=x1-ibf-ref;

c1>0定义为设计参数;x3d为直流母线电压vdc的设计值;ε3=x3-x3d; 为ibf-ref的平均值;

B、使得超级电容器(2)的电流实际值iuc时刻跟踪参考值iuc-ref,通过主动控制iuc时刻跟踪参考值iuc-ref,使得超级电容器(2)及时对燃料电池(1)进行功率补偿,可逆的Buck-Boost变换器输入信号μ23需满足:其中:L2为第二高频电感L2的电感值;x2为iuc的平均值;vuc为超级电容器(2)两端的电压值;R2为第二高频电感L2的等效串联电阻值;α2为设计参数;s2=x2-iuc-ref; 为iuc-ref的平均值。

2.根据权利要求1所述的一种车载复合电源功率分配滑膜变结构控制方法,其特征在于:所述车载复合电源功率分配滑膜变结构控制方法还包括如下步骤:C、通过建立二次李亚普洛夫函数,使得车载复合电源功率分配滑膜变结构控制方法实现全局渐进稳定,其中,α3为设计参数,V为建立的二次李亚普洛夫函数,为V的导数。

3.根据权利要求2所述的一种车载复合电源功率分配滑膜变结构控制方法,其特征在于:直流母线电压vdc的设计值x3d需满足:其中,s为拉普拉斯算子,Cdc为输出滤波电容Cdc的电容值,i0为车载复合电源的负载电流。
