1.健身洗衣机用动力传递装置,包括洗衣电机、减速箱和固定架;其特征在于:

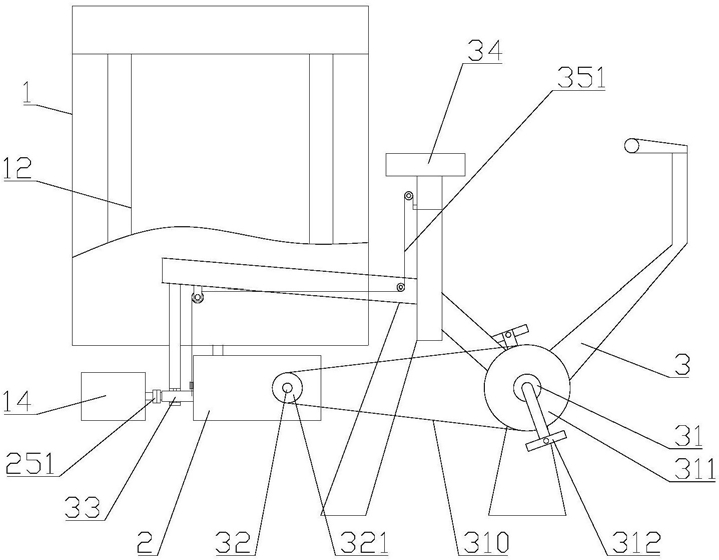

所述的固定架上设有前轴和后轴,所述的前轴上设有前链轮,所述的后轴上设有后链轮,所述的前链轮和后链轮之间通过链条传动连接,所述的前轴上设有踏板;
所述的减速箱包括第一输入轴、第二输入轴、中间轴和输出轴;所述的第一输入轴通过第一离合器与洗衣电机的电机轴传动连接,所述的第一输入轴与输出轴通过齿轮传动连接;所述的中间轴和输出轴同轴设置并且通过第二离合器连接;所述的第一离合器和第二离合器交替接合或分离;所述的第二输入轴依次通过均匀间歇传动机构和电动换向齿轮机构与所述的中间轴传动连接,并且所述的第二输入轴与所述的后轴同轴且同步转动,所述的输出轴与脱水桶传动连接;
所述的第一离合器和第二离合器均为摩擦离合器;所述的第一输入轴上套有第一套筒,并且所述的第一套筒可沿第一输入轴的轴向滑移,所述的第一套筒与第一离合器的压板连接,所述的第一离合器的摩擦盘与第一输入轴连接,所述的第一离合器的飞轮与洗衣电机的电机轴连接;所述的输出轴上套有同步转动的第二套筒,所述的第二套筒可沿输出轴的轴向滑移,所述的第二套筒与第二离合器的压板连接,所述的第二离合器的摩擦盘与输出轴连接,所述的第二离合器的飞轮与中间轴连接;
所述的固定架上通过销轴连接有杠杆,所述的杠杆的一端与第一套筒连接,另一端与第二套筒连接,所述的销轴上设有使杠杆带动第一套筒远离第一离合器的扭簧,当第一套筒远离第一离合器后,第一离合器处于接合状态,第二离合器处于分离状态;所述的固定架上设有克服扭簧弹力使杠杆带动第二套筒远离第二离合器的控制机构,当第二套筒远离第二离合器后,第一离合器处于分离状态,第二离合器处于接合状态;
所述的固定架上设有把手,所述的控制机构为转动连接在把手上的离合扳手,所述的离合扳手与杠杆之间连接有第二钢丝绳,所述的第二钢丝绳的一端连接离合扳手,另一端连接在销轴到杠杆的与第二套筒连接的端部之间;当杠杆带动第二套筒远离第二离合器后,离合扳手相对把手张开;当离合扳手与把手合拢后,杠杆带动第二套筒靠近第二离合器;所述的离合扳手与把手之间设有使离合扳手与把手张开的弹簧,所述的把手上设有将合拢的离合扳手与把手锁止的锁扣。
2.如权利要求1所述的健身洗衣机用动力传递装置,其特征在于:所述的均匀间歇传动机构包括与所述的第二输入轴传动连接的主动轮和与从动轴传动连接的从动间歇轮,所述的主动轮与从动间歇轮连接,所述的从动间歇轮与电动换向齿轮机构传动连接,所述的电动换向齿轮机构被启动后在从动间歇轮停转时进行换向动作使中间轴转向变换。
3.如权利要求2所述的健身洗衣机用动力传递装置,其特征在于:所述的电动换向齿轮机构包括电动推杆、换向传动齿轮组、第一换向齿轮、第二换向齿轮和过渡齿轮,所述的换向传动齿轮组设在所述的从动轴上且由两个上下布置的换向传动齿轮构成,在电动推杆的作用下所述的换向传动齿轮组可在从动轴上滑移;所述的第一换向齿轮和第二换向齿轮分别安装在第一过渡轴上,所述的过渡齿轮安装在第二过渡轴上,所述的过渡齿轮与所述的第二换向齿轮啮合,所述的中间轴上设有第一从动齿轮和第二从动齿轮,所述的第一从动齿轮与第一换向齿轮相互啮合,所述的第二从动齿轮与所述的过渡齿轮相互啮合,所述的电动推杆上设有换向拨叉,所述的换向拨叉的一端设置在换向传动齿轮组上且位于两个换向传动齿轮之间,所述的换向拨叉在电动推杆驱动下带动换向传动齿轮组在从动轴上滑移,当所述的换向传动齿轮组与第一换向齿轮啮合时,中间轴正转;当所述的换向传动齿轮组与第二换向齿轮啮合时,中间轴反转。
4.如权利要求3所述的健身洗衣机用动力传递装置,其特征在于:所述的主动轮包括同轴设置且同步转动的不完全圆柱齿轮和主动限位凸轮;所述的从动间歇轮包括同轴设置且同步转动的圆柱齿轮和从动限位凸轮;所述的不完全圆柱齿轮的轮齿分段设置且周向上至少设有两段,所述的主动限位凸轮的周向上至少设有一段凸圆弧面,所述的凸圆弧面与不完全圆柱齿轮的轮齿在主动轮的周向上间隔设置;所述的圆柱齿轮与不完全圆柱齿轮间歇啮合,所述的从动限位凸轮的周向上至少设有一段凹圆弧面;当所述的圆柱齿轮与不完全圆柱齿轮脱离啮合时,所述的凸圆弧面与凹圆弧面开始配合,并且由凸圆弧面相对凹圆弧面滑动,从动间歇轮处于静止状态;当圆柱齿轮与不完全圆柱齿轮相互啮合时,从动间歇轮处于旋转状态。
5.如权利要求4所述的健身洗衣机用动力传递装置,其特征在于:控制座内设有控制器,所述的控制器通过换向电路与所述的电动推杆电连接,所述的电动推杆上设有行程开关,所述的行程开关串联在换向电路中以控制电动推杆转向;所述的减速箱内设有检测从动间歇轮转速的检测器,所述的检测器与控制器电连接,所述的控制器在检测器检测到从动间歇轮转速为零时驱动电动推杆动作,把手上设有检测开关,所述的检测开关串联在检测器与控制器之间。
