专利号: 201710043907X
申请人: 柏涛涛
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

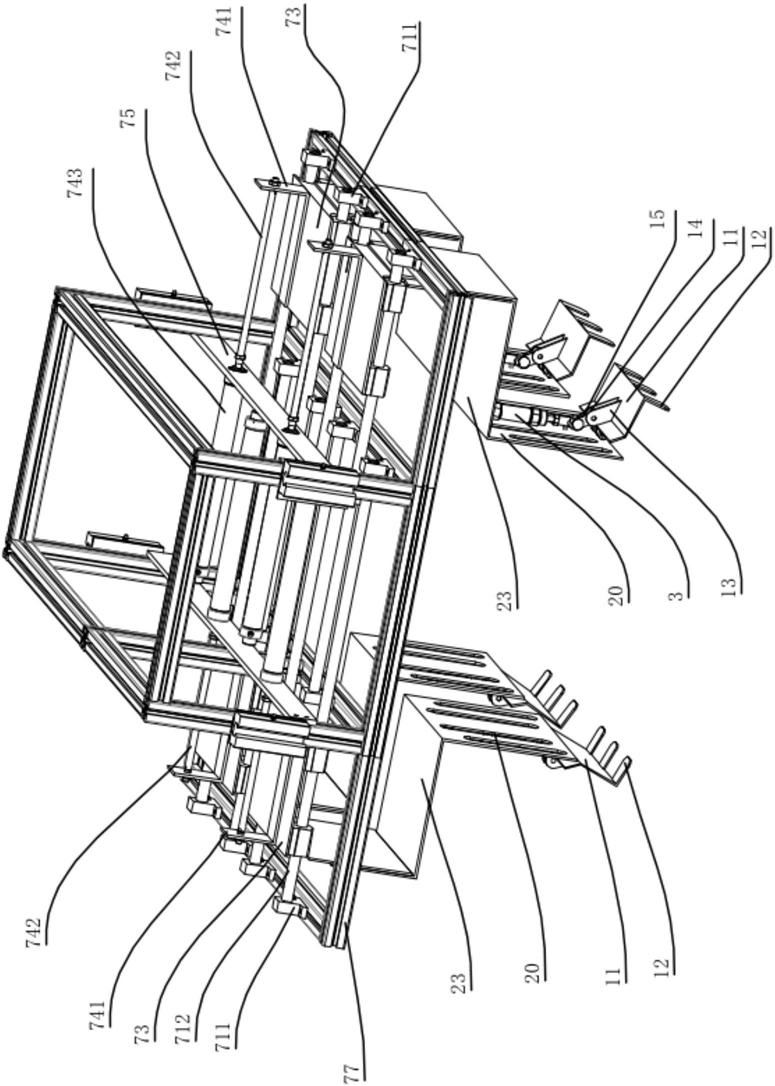

1.一种物流包裹夹紧机构,其特征在于,包括相对设置的两组夹持爪、相对设置的两块侧夹板、多个垂直固定盘(81)和夹紧驱动装置;用于吸附住物流包裹的多个垂直固定盘(81)并排固定在安装框架(77)底部;

每个垂直固定盘(81)包括第五气缸(815),推块(813),弹簧(812),固定盘主体(810)和台阶块(811);

所述推块(813)是由第一圆盘块(8131)以及在该第一圆盘块(8131)底面中央固定连接有圆柱推杆(8132)一体而成,该圆柱推杆(8132)底部侧面设有外螺纹,圆柱推杆(8132)底面是呈向下凸出的半球形面,台阶块(811)是由第二圆盘块(8111)以及在该第二圆盘块(8111)顶面中央固定连接有第一圆筒体(8112)一体而成,第二圆盘块(8111)内设的通孔(8113)与第一圆筒体(8112)内设的内螺纹孔(8114)相连通;

固定盘主体(810)是由圆环盘体(8101)以及在该圆环盘体(8101)顶面中央固定连接有第二圆筒体(8102)一体而成;固定盘主体(810)内设有通气孔(8103),该通气孔(8103)由上往下贯穿通过圆环盘体(8101)和第二圆筒体(8102);

第二圆筒体(8102)向上依次嵌套在第二圆盘块(8111)的通孔(8113)以及第一圆筒体(8112)的内螺纹孔(8114)内,推块(813)的圆柱推杆(8132)向下能够与第一圆筒体(8112)的内螺纹孔(8114)实现螺纹配合连接,且圆柱推杆(8132)底面正对于第二圆筒体(8102)的通气孔(8103);

在第五气缸(815)驱动作用下,推块(813)向下旋转进入台阶块(811)的第一圆筒体(8112)的内螺纹孔(8114),挤压位于推块(813)与台阶块(811)之间的弹簧(812),同时推块(813)的圆柱推杆(8132)向下移动并嵌套进入固定盘主体(810)的通气孔(8103)内,推块(813)上的圆柱推杆(8132)能够将该固定盘主体(810)的通气孔(8103)上端口封堵住;圆环盘体(8101)底端边沿内设有环形铁块圈,且在该环形铁块圈内侧及其外侧分别包裹有圆环形弹性橡胶层;每组夹持爪包括直板(11),斜板(10),两块连接件(13)和若干个等间距排列的爪块(12),直板(11)与斜板(10)之间一体连接,且直板(11)与斜板(10)之间形成110°~

135°倾斜角;

直板(11)与若干个爪块(12)之间一体连接,且直板(11)与对应爪块(12)之间形成90°夹角;两块连接件(13)并排固定在斜板(10)外侧面上,并向下延伸与直板(11)外侧面固定连接;在第一夹板(20)外侧面底端设有两个用于嵌套连轴(22)的环形套圈(21),在斜板(10)内侧面上设有两个连轴(22),在将两个连轴(22)嵌套进入对应的环形套圈(21)内;第一气缸(3)上的第一气缸导杆(31)向下延伸与两块移动件(15)的顶端铰接,两块移动件(15)的底端与两块连接件(13)的顶端铰接;

在第一气缸(3)驱动第一气缸导杆(31)向上运动过程中,第一气缸导杆(31)向上拉动移动件(15)向上移动,同时带动连接件(13)也向上移动,由于移动件(15)顶端与第一气缸导杆(31)底端铰接,移动件(15)底端与连接件(13)顶端铰接,以及斜板(10)能够以连轴(22)为中心轴进行自由旋转移动;从而实现第一气缸导杆(31)向上运动的同时,直板(11)、斜板(10)、两块连接件(13)以及若干个爪块(12)向上朝外翻转,以离开物流包裹的底面;

在第一气缸(3)驱动第一气缸导杆(31)向下运动过程中,第一气缸导杆(31)向下拉动移动件(15)向下移动,同时带动连接件(13)也向下移动,由于移动件(15)顶端与第一气缸导杆(31)底端铰接,移动件(15)底端与连接件(13)顶端铰接,以及斜板(10)能够以连轴(22)为中心轴进行自由旋转移动;从而实现第一气缸导杆(31)向下运动的同时,直板(11)、斜板(10)、两块连接件(13)以及若干个爪块(12)向下朝内侧翻转,以接近物流包裹并逐渐抓取物流包裹;

所述夹持爪通过第一气缸滑动座(73)与导向柱(712)滑动连接,夹持爪上的第一气缸安装座(23)与第一气缸滑动座(73)固定连接,第一气缸滑动座(73)与导向柱(712)滑动配合连接;导向柱(712)通过导向柱固定块(711)固定在安装框架(77)上;夹持驱动装置包括多个第二气缸(743)和两个第四气缸(242),多个第二气缸(743)水平并排设置并通过导向板(75)与安装框架(77)固定连接,且相邻两个第二气缸(743)朝向相反;在第一气缸滑动座(73)上表面固定有驱动连接板块(741),第二气缸(743)上的第二活塞杆(742)前端与驱动连接板块(741)固定连接;第二气缸(743)驱动第二活塞杆(742)进行往复伸缩运动,同时带动气缸滑动座(73)以及夹持爪一体沿着导向柱(712)轴向方向上进行往复运动;

两个第四气缸(242)水平排列并固定在安装框架(77)上,第四气缸(242)上的第四活塞杆朝向分别与第二气缸(743)上的第二活塞杆(742)朝向、以及第三气缸(761)上的第三活塞杆(762)朝向相垂直;在第四气缸(242)上的第四活塞杆前端设有第四端盖板(240),侧夹板(240)与第四端盖板(240)固定连接;两块侧夹板(240)向下延伸且该两块侧夹板(240)的底端边沿不高于夹持爪上的爪块(12)最底端边沿。

2.根据权利要求1中所述的一种物流包裹夹紧机构,其特征在于,第一气缸导杆(31)底端设有通孔,两块移动件(15)顶端之间通过连轴(22)连接,该连轴(22)贯穿通过第一气缸导杆(31)底端上的通孔,且连轴(22)与通孔之间间隙配合;两块移动件(15)底端上设有连接球(14),两块连接件(13)顶端内侧面均设有凹面球形槽,该连接球(14)嵌置进入两块连接件(13)顶端内侧面的两个凹面球形槽内,且连接球(14)与凹面球形槽间隙配合。

3.根据权利要求1中所述的一种物流包裹夹紧机构,其特征在于,圆柱推杆(8132)上的半球形面外包覆有弹性橡胶层,在将该圆柱推杆(8132)向下移动,使得圆柱推杆(8132)上的半球形面能够与第二圆筒体(8102)的通气孔(8103)相抵接,以保证第二圆筒体(8102)的通气孔(8103)内气体与外界相隔离开。
