1.一种锌镍电池负极材料，所述锌镍电池负极材料由碱式碳酸锌/碳复合材料、氢氧化钙、氧化铋及PTFE组成，所述碱式碳酸锌/碳复合材料由尿素或碳酸氢铵与锌盐和碳材料反应制得。

2.根据权利要求1所述锌镍电池负极材料，其特征在于：所述碳材料为碳纳米管、碳纤维、导电炭黑或石墨烯。

3.根据权利要求2所述锌镍电池负极材料，其特征在于：所述碳材料为表面具有含氧基团修饰的碳材料。

4.根据权利要求1所述锌镍电池负极材料，其特征在于：按重量百分比计算，碳酸锌/碳复合材料：氢氧化钙：氧化铋：PTFE＝92:1:3:4。

5.根据权利要求1-4任一项所述锌镍电池负极材料，其特征在于：所述碱式碳酸锌/碳复合材料由尿素与锌盐和碳材料反应制得，具体制备方法包括如下步骤：

1)配制浓度为0.3～1.0mol/L的锌盐水溶液与碳材料混合得混合液；

2)配制浓度为3.0～15mol/L的尿素水溶液；

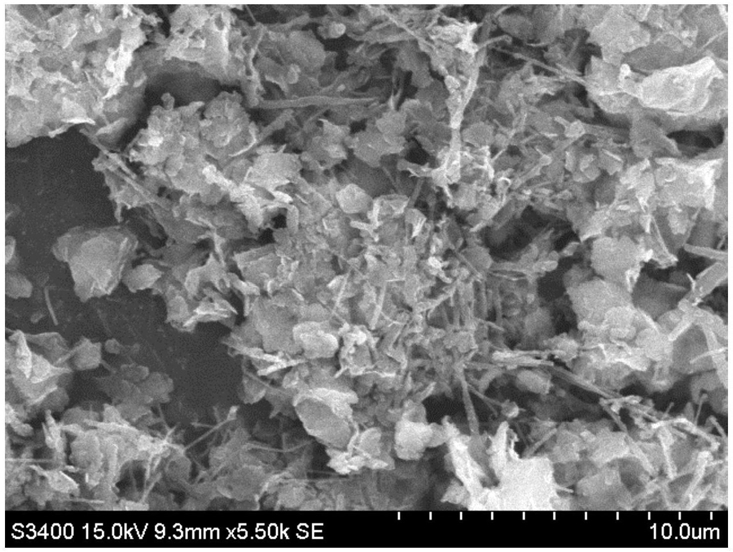

3)步骤1)混合液与尿素水溶液搅拌混合均匀，加热反应；反应结束后过滤、用去离子水洗涤至中性、烘干得到黑色的碱式碳酸锌/碳复合材料。

6.根据权利要求5所述锌镍电池负极材料，其特征在于：步骤1)中的锌盐为ZnCl2、Zn(NO3)2、ZnSO4或其对应水合物，碳材料与锌盐中锌元素的质量比为1:3～6。

7.根据权利要求5所述锌镍电池负极材料，其特征在于：步骤3)中锌盐与尿素摩尔比为

1:3～4；所述反应温度为90℃，反应时间为12h。

8.根据权利要求1-4任一项所述锌镍电池负极材料，其特征在于：所述碱式碳酸锌/碳复合材料由碳酸氢铵与锌盐和碳材料反应制得，具体制备方法包括如下步骤：

1)配制浓度为0.3～1.0mol/L的锌盐水溶液与碳材料混合的混合液；

2)配制浓度为1.5～3.0mol/L的碳酸氢铵水溶液；

3)将配制好的碳酸氢铵水溶液缓慢滴加至步骤1)混合液中，搅拌反应；反应结束后过滤、用去离子水洗涤至中性、烘干得到黑色的碱式碳酸锌/碳复合材料。

9.根据权利要求8所述锌镍电池负极材料，其特征在于：步骤1)中的锌盐为ZnCl2、Zn(NO3)2或ZnSO4，碳材料与锌盐中锌元素的质量比为1:3～6。

10.根据权利要求8所述锌镍电池负极材料，其特征在于：步骤3)中锌盐与碳酸氢铵摩尔比为1:2.2～2.5；反应温度为60℃、碳酸氢铵水溶液滴加完毕后继续反应2h。
