1.一种基于纵向偏振后的矢量光场的距离测量系统，其特征在于，包括矢量光源(1)、反光镜(2)、双透镜(3)、双缝(4)、凸透镜(5)、纵向偏振片、光电探测器(7)和信号处理系统(8)；将双缝(4)设置在初始点位置，将光电探测器(7)设置在待测点位置，所述矢量光源(1)向反光镜(2)发射矢量光，矢量光经反光镜(2)反射后，经双透镜(3)调整光路宽度后，形成半径为ε的光束，然后射入双缝(4)，产生干涉；干涉光经凸透镜(5)聚焦后，射入纵向偏振片进行滤波，然后投射在光电探测器(7)上，光电探测器(7)测得经过偏振片滤波后的干涉图样中任一点P的光强I，并输入到信号处理系统(8)，信号处理系统(8)通过计算获得初始点到待测点之间的距离d＝2πbx/(λδ)；

其中, Iy为光强I的纵向分量，m为拓扑

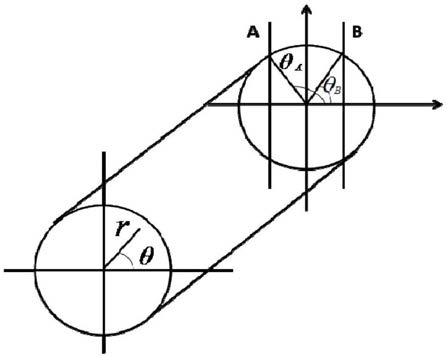

荷数，b为狭缝间距，x为P点到干涉图样中心点的水平距离，θB＝arccos(b/(2ε))，λ为矢量光波长，θ0为矢量光的初始相位，l/r0为矢量光沿径向的偏振态变化快慢参数；

在探测直线位移时，将所述光电探测器与待测物体连接，将所述双缝设置在待测物体直线运动的延长线上，根据光电探测器测得的光信息获得所述待测物体的实时位移。

2.根据权利要求1所述的系统，其特征在于，所述的双缝(4)为微结构双缝。

3.根据权利要求1所述的系统，其特征在于，所述的光电探测器(7)为面阵探测器或线阵探测器或点阵探测器。

4.一种权利要求1所述系统在直线位移传感中的使用方法，其特征在于，该应用为，该方法为：将所述光电探测器(7)与待测物体连接，将所述双缝(4)设置在待测物体直线运动的延长线上，根据光电探测器(7)测得的光信息获得所述待测物体的实时位移。
