1.一种钠离子电池负极用鸟巢状Sb2Se3电极材料的制备方法，其特征在于，包括步骤：

1)将酒石酸锑钾溶解在去离子水中，充分搅拌使其完全溶解，得到混合液A；

酒石酸锑钾与去离子水的质量体积比为(0.6759～0.8449)g：(50～80)ml；

2)将硒粉分散在质量百分比为50％的水合肼中，搅拌得到混合液B；采用超声或磁力搅拌；超声功率为80 W～120W，超声温度为40℃～70℃，超声时间为5min～10min；磁力搅拌转速为500r/min～700r/min，搅拌温度为40℃～70℃，搅拌时间为20min～60min；

硒粉与水合肼的质量体积比为(0.2369～0.2961)g：(3～10)ml；

所述酒石酸锑钾与硒粉的摩尔比为(1～1.25)：(3～3.75)；

3)首先，将得到的混合液B与混合液A进行混合，得到混合液C；然后，将混合液C经过超声或磁力搅拌后在120℃～180℃的温度下水热反应3h～24h，反应结束后自然冷却至室温；

最后，洗涤并分离沉淀，将分离得到的沉淀在真空条件下冷冻干燥，得到Sb2Se3电极材料；超声功率为80W～120W，超声温度为40℃～70℃，超声时间为30mim～90mim；磁力搅拌转速为

500r/min～700r/min，搅拌温度为40℃～70℃，搅拌时间为2h～4h；

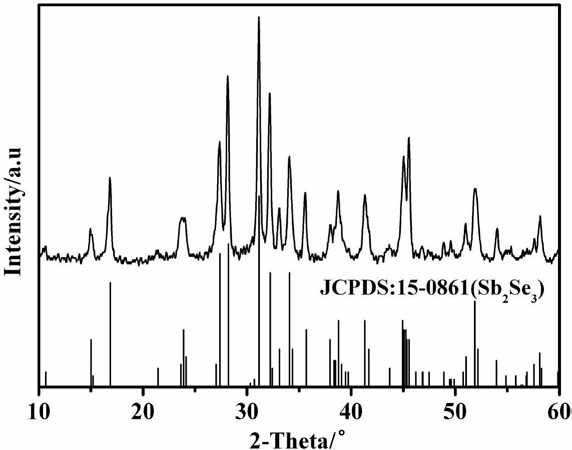

得到的Sb2Se3电极材料为20nm～40nm的纳米棒组装成的鸟巢状结构。

2.根据权利要求1所述钠离子电池负极用鸟巢状Sb2Se3电极材料的制备方法，其特征在于：所述步骤1)的搅拌速度为500r/min，搅拌时间为20min；

所述的步骤3)将混合液B逐滴加入或直接注入混合液A完成混合，再将混合液C在聚四氟乙烯水热釜中进行水热反应，最后多次洗涤并通过离心分离沉淀，将沉淀冷冻干燥得到Sb2Se3电极材料；冷冻干燥温度为-50℃，压强为20Mpa，时间为12h。

3.根据权利要求2所述钠离子电池负极用鸟巢状Sb2Se3电极材料的制备方法，其特征在于：所述聚四氟乙烯水热釜的填充度为50％～80％。

4.根据权利要求1或2所述钠离子电池负极用鸟巢状Sb2Se3电极材料的制备方法，其特征在于：步骤3)所述的洗涤采用溶剂为丙酮、乙醇和蒸馏水，用三种溶剂交替洗涤7-10次。
