专利号: 2017100525268
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

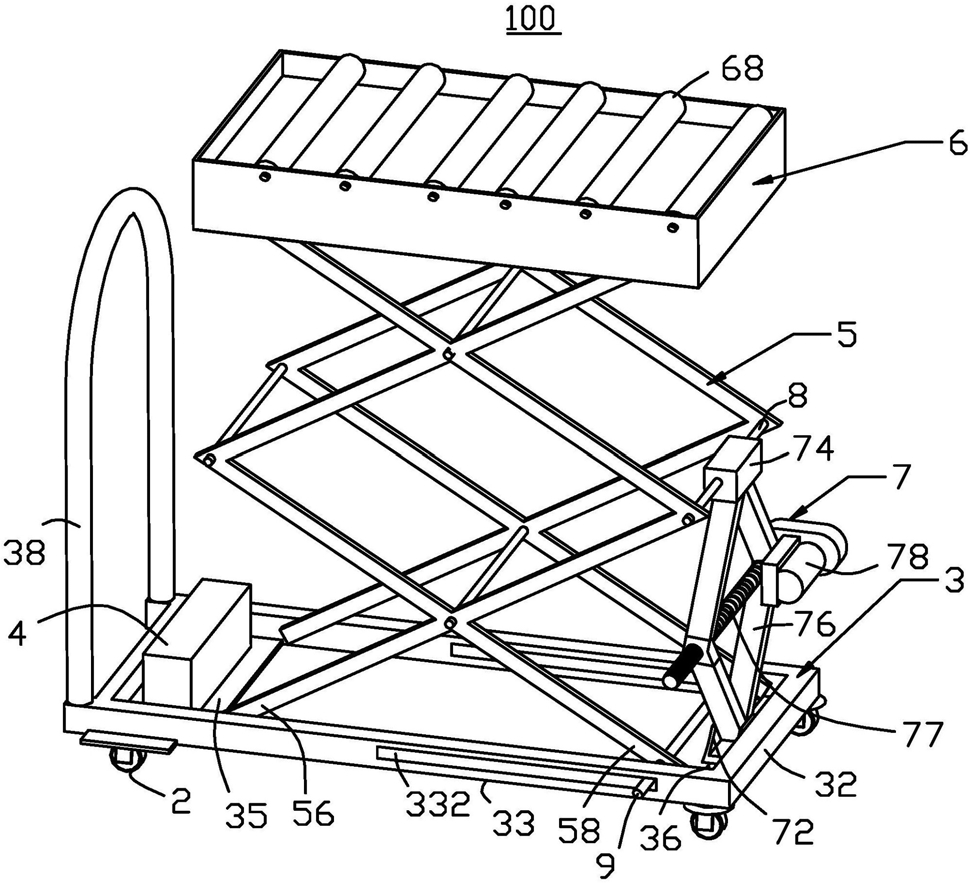

1.一种货物运载装置,包括车轮及支撑于所述车轮上的底座,其特征在于:所述货物运载装置还包括剪叉伸缩架、载物平台及升降机构,所述剪叉伸缩架的一侧与所述底座转动连接,所述剪叉伸缩架远离所述底座的一侧包括一第一固定端及一第一滑动端,所述第一固定端与所述载物平台转动连接,所述第一滑动端与所述载物平台滑动连接并可相对载物平台转动,所述载物平台朝向所述剪叉伸缩架的侧面凹设有导向槽,所述第一滑动端转动地套设于一滑动杆上,所述滑动杆的两端均设有滚轮,所述滚轮与所述导向槽的底壁滑动相接,以将所述第一滑动端滑动地装设于所述导向槽内;所述导向槽的底壁上凸设有导引滑轨,所述导引滑轨与所述滚轮配合,以对所述第一滑动端的运动导向,所述导引滑轨相对水平面倾斜设置,并且沿朝向所述第一固定端的方向逐渐向下倾斜,所述升降机构与所述剪叉伸缩架连接,以驱动所述剪叉伸缩架沿竖直方向做伸缩运动,进而带动所述第一滑动端沿所述载物平台朝向所述第一固定端滑动,当与所述第一滑动端连接的所述滚轮沿所述载物平台运动至所述导引滑轨处时,所述载物平台开始倾斜,以将货物滑出所述载物平台。

2.如权利要求1所述的货物运载装置,其特征在于:所述剪叉伸缩架的数量为若干个,若干所述剪叉伸缩架沿所述载物平台的宽度方向并排设置,并通过若干连接杆连接,以使得所述若干剪叉伸缩架同时做伸缩运动,所述升降机构装设在所述底座上并与其中一个所述连接杆连接,以通过所述连接杆与所述剪叉伸缩架连接。

3.如权利要求2所述的货物运载装置,其特征在于:所述升降机构为剪式千斤顶。

4.如权利要求1所述的货物运载装置,其特征在于:所述载物平台背向所述剪叉伸缩架的侧面设有若干滚筒,所述若干滚筒沿所述货物的滑出方向间隔设置。

5.如权利要求1所述的货物运载装置,其特征在于:所述剪叉伸缩架靠近所述底座的一侧包括一第二固定端及一第二滑动端,所述第二固定端与所述底座转动连接,所述第二滑动端与所述底座滑动连接并可相对底座转动。

6.如权利要求5所述的货物运载装置,其特征在于:所述底座上设有两个滑道,所述两个滑道相对设置,所述第二滑动端转动地套设于一移动杆上,所述移动杆的两端分别装设于所述两个滑道上并能够沿所述滑道运动,以将所述第二滑动端滑动地装设于所述底座上。

7.如权利要求1‑6任一所述的货物运载装置,其特征在于:所述货物运载装置还包括行走驱动件,所述行走驱动件装设在所述底座上,以驱动所述车轮转动。
