1.一种Al掺杂ZrO2介观晶体的制备方法，其特征在于，包括以下步骤：（1）将氯化钠、硝酸铝、氧氯化锆和尿素溶解于去离子水中，室温下搅拌后制得混合溶液；

（2）将步骤（1）所得混合溶液转入高温反应釜中，控制反应温度为150 ℃，反应时间为

24 h；所得反应产物经离心分离、洗涤、干燥后得到所述Al掺杂ZrO2介观晶体；

步骤（1）混合溶液中氯化钠的物质的量浓度为0～0.005mol/L；硝酸铝与氧氯化锆的物质的量浓度之和为0.75 mol/L，硝酸铝的物质的量占硝酸铝与氧氯化锆总物质的量的2%～

5%；尿素的物质的量浓度为1.5 mol/L；

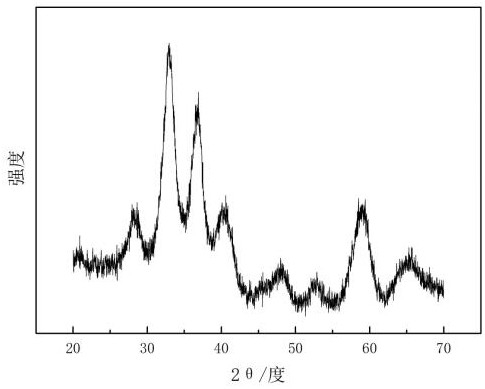

所得Al掺杂ZrO2介观晶体，形貌为类球状或圆片状；类球状直径为30～100 nm；圆片状直径为70～200 nm，厚度为30～70 nm；BET比表面积为160～172 m2/g，内部多孔，最可几孔径为2 nm。
