1.一种Mg掺杂ZrO2介观晶体的制备方法，其特征在于：包括以下步骤：

（1）将硝酸镁、氧氯化锆和尿素溶解于去离子水中，室温下搅拌后制得混合溶液；

（2）将步骤（1）所得混合溶液转入水热反应釜中，控制反应温度为150 ℃，反应时间为5 h；所得反应产物经离心洗涤、干燥后得到所述Mg掺杂ZrO2介观晶体。

2. 根据权利要求1所述的Mg掺杂ZrO2介观晶体的制备方法，其特征在于：步骤（1）混合溶液中硝酸镁与氧氯化锆的物质的量浓度之和为0.5 mol/L；硝酸镁的物质的量占硝酸镁与氧氯化锆总物质的量的5%～9%；尿素的物质的量浓度为1 mol/L。

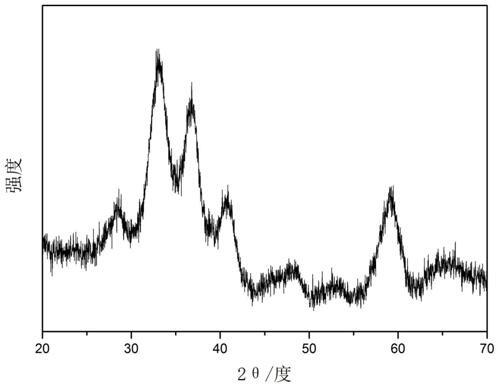

3. 一种如权利要求1所述的方法制得的Mg掺杂ZrO2介观晶体，其特征在于：形貌为类球状，直径为50～100 nm；BET比表面积为155～164 m2/g，内部多孔，最可几孔径为2 nm。

4.一种如权利要求3所述的Mg掺杂ZrO2介观晶体的应用，其特征在于：用作载体制备水煤气变换催化剂。

5.根据权利要求4所述的Mg掺杂ZrO2介观晶体的应用，其特征在于：制备方法为：在超声波破碎辅助条件下，将所述Mg掺杂ZrO2介观晶体分散于硝酸铜水溶液中，然后向上述溶液中滴加碱液至溶液pH=9.0，所得沉淀经离心洗涤、干燥、焙烧后制得水煤气变换催化剂。
