1.一种CeO2介观晶体的制备方法，其特征在于，包括以下步骤：（1）将硝酸铈铵、硝酸铵、可溶性硫酸盐溶解于去离子水中制得混合溶液；

（2）将步骤（1）的混合溶液转入高温反应釜中，控制反应温度为150 200℃，反应时间为~

5～72 h；所得反应产物经离心洗涤、干燥后得到所述CeO2介观晶体。

2. 根据权利要求1所述的CeO2介观晶体的制备方法，其特征在于，步骤（1）混合溶液中硝酸铈铵的浓度为0.2 mol/L；硝酸铈铵与硝酸铵、可溶性硫酸盐的摩尔比为1:0 0.2:3。

~

3.根据权利要求1所述的CeO2介观晶体的制备方法，其特征在于，所述可溶性硫酸盐为硫酸钠、硫酸钾或硫酸铵。

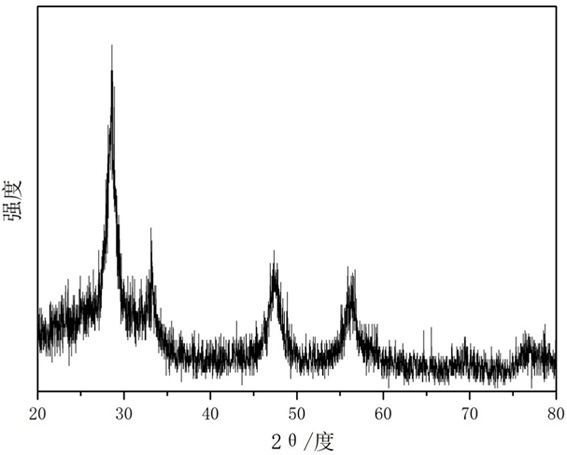

4. 一种如权利要求1所述方法制得的CeO2介观晶体，其特征在于，其形貌为球状，直径为100～600 nm，由小晶粒取向聚集而成。

5.一种如权利要求4所述CeO2介观晶体的应用，其特征在于，用作载体制备水煤气变换催化剂。

6.根据权利要求5所述CeO2介观晶体的应用，其特征在于，其制备方法为：将所述CeO2介观晶体分散于Cu(NO3)2·3H2O水溶液中，然后向其中滴加碱液至溶液pH=9，所得沉淀经离心洗涤、干燥、焙烧后制得水煤气变换催化剂。
