1.一种大比表面多孔二氧化锆介观晶体的制备方法，其特征在于，包括以下步骤：（1）将聚乙二醇2000、八水氧氯化锆和尿素溶解于去离子水中制得混合溶液；

（2）将步骤（1）所得混合溶液转入高温反应釜中，控制反应温度为150℃，反应时间为6 h；所得反应产物经离心分离、洗涤、干燥后得到所述大比表面多孔二氧化锆介观晶体；

步骤（1）混合溶液中八水氧氯化锆的浓度为0.5 mol/L，八水氧氯化锆与尿素的摩尔比为1:2；

聚乙二醇2000的添加量按每毫升混合溶液含0.05～0.2 g进行换算；

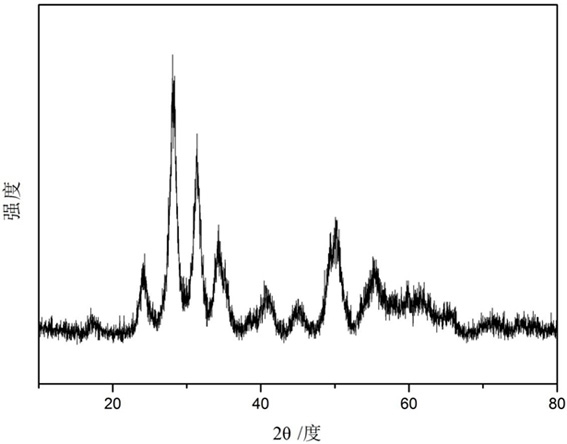

所得大比表面多孔二氧化锆介观晶体为单斜晶相，形貌为橄榄状，长度为50～150 nm，直径为20～100 nm，BET比表面积为120～153 m2/g，内部多孔，最可几孔径为2 nm。
