专利号: 2017100564544
申请人: 河北银环照明工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

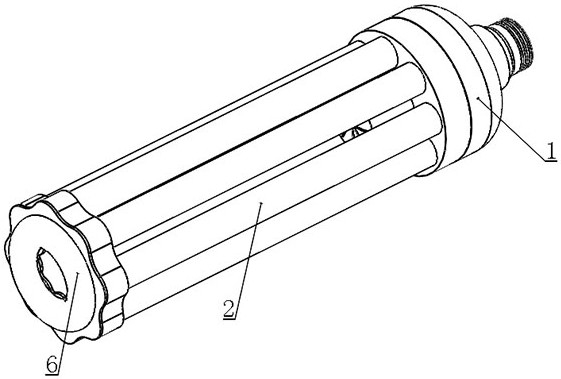

1.一种LED照明灯,包括灯头(1)、设置在所述灯头(1)上的灯管(2)、设置在所述灯头(1)内的电路板(3)、设置在所述灯管(2)内的基板(4)以及设置在所述基板(4)上的LED贴片(5),其特征在于:还包括设置在所述灯管(2)上异于所述灯头(1)一端的用于通过反射光线方式进行辅助照明的灯管底罩(6)以及设置在所述灯管底罩(6)内用于连接固定所述基板(4)的连接板(7)。

2.根据权利要求1所述的一种LED照明灯,其特征在于:所述灯管底罩(6)包括用于固定所述灯管(2)和所述连接板(7)的第一罩体(601)以及通过反射光线方式以用于辅助照明的第二罩体(602),所述第一罩体(601)上设有用于所述灯管(2)穿过并固定的罩体连接孔(603)。

3.根据权利要求2所述的一种LED照明灯,其特征在于:所述连接板(7)上靠近所述第二罩体(602)的侧面上设有辅助LED贴片(604),所述LED贴片(5)与所述辅助LED贴片(604)依次串联,并与所述电路板(3)连通。

4.根据权利要求2所述的一种LED照明灯,其特征在于:所述灯管底罩(6)还包括设置在所述第一罩体(601)上的第一开孔(605)以及第一开孔壁(606),设置在所述第二罩体(602)上的第二开孔(607)以及第二开孔壁(608),所述第一开孔壁(606)与所述第二开孔壁(608)连接,所述第二罩体(602)上还设有用于反射光线的罩体内底面(609)。

5.根据权利要求2所述的一种LED照明灯,其特征在于:所述灯管(2)一端与所述灯头(1)固定连接,另一端穿过所述第一罩体(601)并与所述连接板(7)上靠近所述第一罩体(601)的侧面接触,所述基板(4)异于设有所述LED贴片(5)的侧面与所述灯管(2)之间通过导热粘结层(8)进行粘结固定。

6.根据权利要求1所述的一种LED照明灯,其特征在于:所述灯头(1)包括用于固定连接所述灯管(2)的灯头底板(101)、设置在所述灯头底板(101)上用于保护所述电路板(3)的灯头罩(102)以及设置在所述灯头罩(102)上用于安装导电连接头的灯头连接柱(103),所述灯头底板(101)上靠近所述灯管底罩(6)一端的侧面上设有用于容纳所述电路板(3)的灯头凸出槽体(104),所述灯头凸出槽体(104)位于若干个所述灯管(2)的中部。

7.根据权利要求6所述的一种LED照明灯,其特征在于:所述灯头连接柱(103)与所述灯头罩(102)的开口处通过连接块(105)连接,所述灯头连接柱(103)与所述灯头罩(102)之间形成用于换热的开口空隙(106),所述灯头凸出槽体(104)上设有用于换热的槽底开口(107),所述灯头底板(101)上设有用于固定连接所述灯管(2)的底板开孔(108)。

8.根据权利要求6所述的一种LED照明灯,其特征在于:所述电路板(3)包括设置在所述灯头凸出槽体(104)内的凸出固定端(301)以及用于设置电子元器件的电路板主体(302)。

9.根据权利要求6所述的一种LED照明灯,其特征在于:所述电路板(3)与所述灯头罩(102)之间形成所述灯管底罩(6)进行辅助照明时用于反射光线的通道。

10.根据权利要求1所述的一种LED照明灯,其特征在于:所述灯管(2)的内壁上涂有用于防刺眼的涂层(9),所述涂层(9)的材质为硅胶。
