1.一种氮硫共掺杂碳球的制备方法，其特征在于，包含以下操作步骤：

(1)制备含氨基氮五元杂环共聚物或六元杂环共聚物：将含氨基氮五元杂环化合物单体和/或含氨基氮六元杂环化合物单体溶于溶剂中，加入引发剂，在0～10℃搅拌条件下反应2～10小时，聚合；所述的含氨基氮五元杂环化合物单体或含氨基氮六元杂环化合物单体与引发剂的摩尔比为1:1～1:10；所述的含氨基氮五元杂环化合物单体、含氨基氮六元杂环化合物单体包含吡啶类、嘧啶类、三嗪类、嘌呤类及其同系物中的一种含氨基氮五元和六元杂环化合物；所述的吡啶类为2，6-二氨基吡啶、3,4二氨基吡啶、2,3二氨基吡啶、4,4'-二氨基-2,2'-联吡啶；所述的嘧啶类为2，4-二氨基嘧啶、2，4，6-三氨基嘧啶、6-甲基-2，4-嘧啶二胺、2，4-二氨基嘧啶-5-腈、4,5,6三氨基嘧啶；所述的三嗪类为2，4-二氨基-6苯基-1，3，

5-三嗪、2,4-二氨基-6-二甲氨基-1,3,5-三嗪、2,4-二氨基-1,3,5-三嗪；所述的嘌呤类为

2，6-二氨基嘌呤；所述的引发剂由单独的主引发剂过硫酸盐组成，所述的主引发剂为过硫酸铵；

(2)高温处理：将步骤(1)聚合后所得物质过滤、干燥，所得聚合物固体研磨后在惰性气氛保护下，600～1200℃高温处理0.5～3小时，冷却，然后进行后处理，即得到氮硫共掺杂碳球。

2.根据权利要求1所述的制备方法，其特征在于：步骤(1)中所述的溶剂为去离子水。

3.根据权利要求1所述的制备方法，其特征在于：步骤(1)中在5℃搅拌条件下反应4～6小时，聚合。

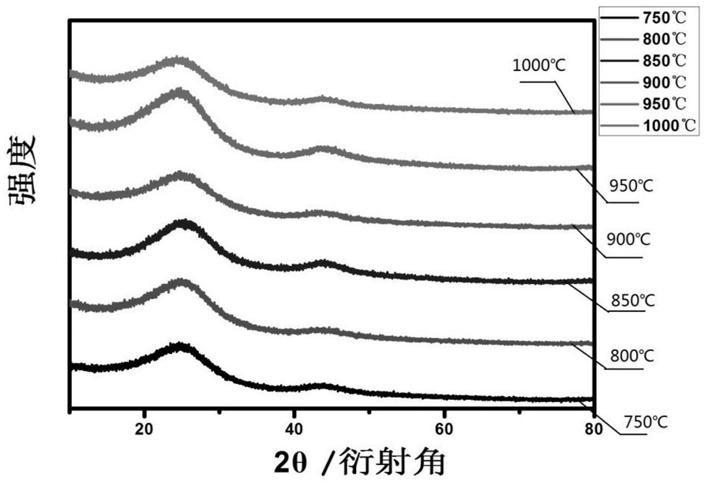

4.根据权利要求1所述的制备方法，其特征在于：步骤(2)中高温热处理温度为600～

1000℃，所述的热处理升温速率为1～10℃/min，高温处保温时间为0.5-3小时。

5.根据权利要求1所述的制备方法，其特征在于：步骤(2)中所述的后处理为在0.5mol的稀硫酸、硝酸或盐酸的一种或几种混合酸中浸泡4-8小时，然后用乙醇和去离子水反复冲洗干净。
