1.纳米纤维素/含氟聚丙烯酸酯复合乳液的制备方法，其特征在于，具体按照以下步骤实施：步骤1、取两亲性嵌段共聚物改性纳米纤维素并将其研磨成粉末，得到两亲性嵌段共聚物改性纳米纤维素粉末，所述两亲性嵌段共聚物中的亲水性嵌段为聚N，N-二甲氨基乙酯，疏水性嵌段为聚甲基丙烯酸甲酯、聚丙烯酸丁酯、聚丙烯酸六氟丁酯或聚甲基丙烯酸六氟丁酯；

步骤2、将经步骤1得到的两亲性嵌段共聚物改性纳米纤维素粉末均匀分散于去离子水中，形成改性纳米纤维素分散液；

步骤3、具体按照以下步骤实施：

步骤3.1、按照质量比为2～60：1～3将经步骤2得到的改性纳米纤维素分散液与混合单体混合，形成混合物；

混合单体包括含氟单体和疏水性的丙烯酸酯类单体；

步骤3.2、将经步骤3.1得到的混合物置于功率为20％～50％的超声细胞粉碎机中混合乳化，得到稳定的Pickering乳状液；

步骤4、将经步骤3得到的Pickering乳状液添加到装有机械搅拌、回流冷凝管、导气管的三口烧瓶中；将该三口烧瓶置于热水浴中，并在机械搅拌和氩气保护条件下向三口烧瓶内加入引发剂水溶液，待三口烧瓶内的反应结束后冷却反应物，最后经过滤后得到纳米纤维素/含氟聚丙烯酸酯复合乳液。

2.根据权利要求1所述的纳米纤维素/含氟聚丙烯酸酯复合乳液的制备方法，其特征在于，所述步骤2具体按照以下步骤实施：步骤2.1、按质量比为1：25～1000分别称取经步骤1得到的两亲性嵌段共聚物改性的纳米纤维素粉末和去离子水；

步骤2.2、将步骤2.1中称取的两亲性嵌段共聚物改性的纳米纤维素粉末和去离子水混合，形成混合液；

步骤2.3、将经步骤2.2得到的混合液置于功率为20％～50％的超声波细胞粉碎机中分散，得到颜色呈淡黄色的改性纳米纤维素分散液。

3.根据权利要求1所述的纳米纤维素/含氟聚丙烯酸酯复合乳液的制备方法，其特征在于，所述步骤4具体按照以下步骤实施：步骤4.1、于室温条件下，将经步骤3得到的Pickering乳状液添加到装有机械搅拌、回流冷凝管、导气管的三口烧瓶中；

步骤4.2、将步骤4.1中的三口烧瓶置于水浴锅中，在机械搅拌速度为100r/min～250r/min条件下，通过导气管向三口烧瓶内通入氩气10min～30min，将水浴锅升温至70℃～85℃后于30min～90min内滴加完引发剂水溶液,待滴加完毕后，保温反应1h～4h，反应结束；

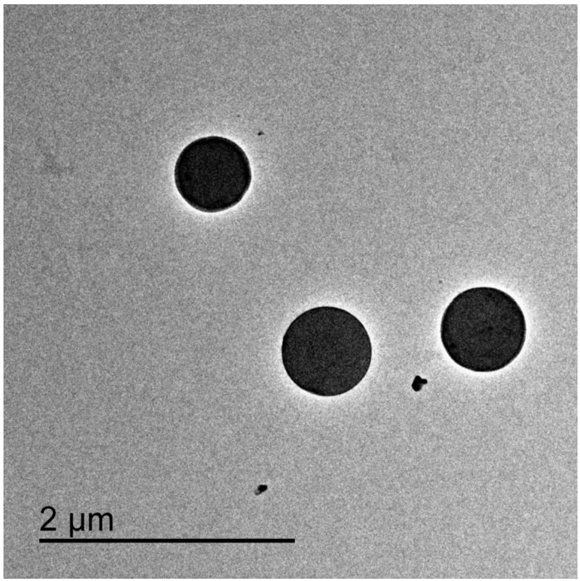

步骤4.3、经步骤4.2后，将三口烧瓶内的反应物冷却至室温；再用过滤装置，过滤掉其中的大块物质，得到的滤液为纳米纤维素/含氟聚丙烯酸酯复合乳液。

4.根据权利要求3所述的纳米纤维素/含氟聚丙烯酸酯复合乳液的制备方法，其特征在于，所述过滤装置采用的是普通的纱布。
