专利号: 2017100651006
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

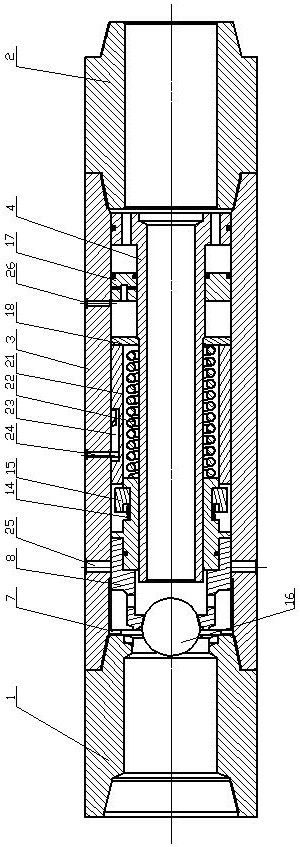

1.一种连续循环阀,包括上接头(1)、下接头(2)、壳体(3)和阀芯轴(4),其特征在于:壳体(3)的一端螺纹安装有上接头(1),壳体(3)的另一端螺纹安装有下接头(2);上接头(1)和下接头(2)之间的壳体(3)内设置有阀芯轴(4),所述的阀芯轴(4)为变径体,阀芯轴(4)的一端端头设置有凸缘(5),阀芯轴(4)的另一端端头通过挡环A(7)套装有阀活塞(8),凸缘(5)一侧的阀芯轴(4)上安装有平衡活塞(17)和挡环B(18),挡环B(18)与阀活塞(8)之间的阀芯轴(4)上通过套筒(21)安装有大弹簧(22),大弹簧(22)的一端与阀活塞(8)接触连接,大弹簧(22)的另一端与挡环B(18)接触连接。

2.根据权利要求1所述的一种连续循环阀,其特征在于:所述的凸缘(5)圆周上均布有通孔(6)。

3.根据权利要求1所述的一种连续循环阀,其特征在于:所述的壳体(3)上设置有销轴(24),套筒(21)的外表面设置有销轴槽(23),销轴(24)通过销轴槽(23)与套筒(21)滑动连接。

4.根据权利要求3所述的一种连续循环阀,其特征在于:所述的销轴(24)一侧的壳体(3)上设置有旁通孔(25),销轴(24)另一侧的壳体(3)上设置有注油孔(26)。

5.根据权利要求3所述的一种连续循环阀,其特征在于:所述的销轴槽(23)呈波浪状。

6.根据权利要求1所述的一种连续循环阀,其特征在于:所述的阀活塞(8)由上阀体(9)和下阀体(10)构成,上阀体(9)和下阀体(10)之间相互嵌合,上阀体(9)和下阀体(10)之间设置有密封圈。

7.根据权利要求6所述的一种连续循环阀,其特征在于:所述的上阀体(9)上设置有开关球口(11),开关球口(11)一侧的上阀体(9)圆周上均布有阀活塞孔(12)。

8.根据权利要求6所述的一种连续循环阀,其特征在于:所述的下阀体(10)圆周上设置有阀活塞凹槽(13),阀活塞凹槽(13)内通过小弹簧(14)安装有索引环(15)。

9.根据权利要求1所述的一种连续循环阀,其特征在于:所述的上接头(1)底端均布有多个过流孔(27)。

10.根据权利要求1所述的一种连续循环阀,其特征在于:所述的平衡活塞(17)为环状,平衡活塞(17)上设置有通油孔(19)和平衡活塞凹槽(20)。
