1.一种基于YIII的稀土簇金属有机骨架材料，其特征在于：制备方法包括如下步骤：

1)将Y(NO3)3，1,3,5-三(4-羧基苯基)苯，邻氟苯甲酸，N,N-二甲基甲酰胺，水加入容器中，于常温下，搅拌20-40分钟；

2)将容器密封后放入烘箱中，于378K±10K下，保持1-2天；

3)缓慢冷却到室温，得到棒状晶体；洗涤，过滤并干燥，得目标产物。

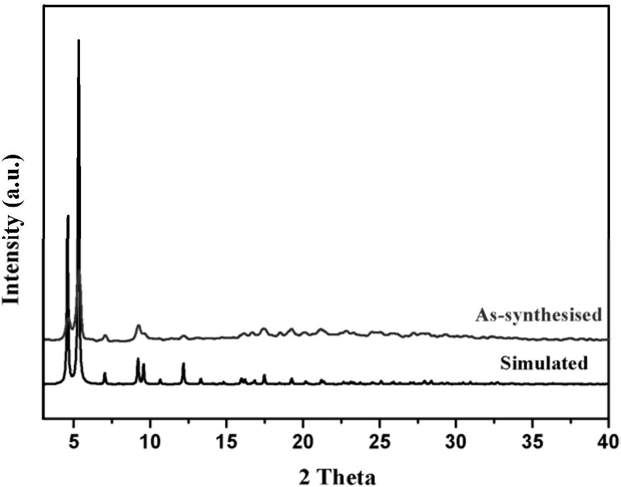

2.根据权利要求1所述的基于YIII的稀土簇金属有机骨架材料，其特征在于：所述的基于YIII的稀土簇金属有机骨架材料，晶体属于六方晶系，空间群为P63/mmc。

III

3.根据权利要求1所述的基于Y 的稀土簇金属有机骨架材料，其特征在于：步骤1)中，N,N-二甲基甲酰胺，水的体积比为4:1。

4.根据权利要求1所述的基于YIII的稀土簇金属有机骨架材料，其特征在于：步骤2)中，将容器密封后放入烘箱中，升温速率为2-6K·min-1。

III

5.根据权利要求1所述的基于Y 的稀土簇金属有机骨架材料，其特征在于：步骤3)中，所述的缓慢冷却到室温的降温速率为4-8K·min-1，并在室温下静置至少一天。

6.权利要求1所述的基于YIII的稀土簇金属有机骨架材料作为荧光探针在检测丙酮中的应用。

7.根据权利要求6所述的应用，其特征在于方法如下：于有机溶剂中加入权利要求1所述的基于YIII的稀土簇金属有机骨架材料，然后加入含有丙酮的溶液，超声分散，进行荧光检测。

8.根据权利要求7所述的应用，其特征在于：所述的有机溶剂是甲醇。
