1.金属有机骨架为模板的氮掺杂多孔碳材料，其特征在于，包括以下合成步骤：

1)将Ni(NO3)2、有机配体H6TATIP、N,N-二甲基甲酰胺和H2O加入到容器中，于常温下搅拌；

2)将容器密封后，置于烘箱中，于358-368K下，保持3-4天；

3)缓慢冷却到室温，静置至少1天，得到晶体，将晶体洗涤、过滤并干燥；

4)将干燥后的晶体置于氩气氛围的高温管式炉中，于800℃，加热3-4小时，冷却至室温，得碳化物；

5)将得到的碳化物，用稀盐酸洗涤，再用蒸馏水洗至中性，真空干燥3～5小时；

6)将干燥后的碳化物浸泡于含有氮源的甲醇溶液中，室温浸泡12小时，洗涤，干燥；

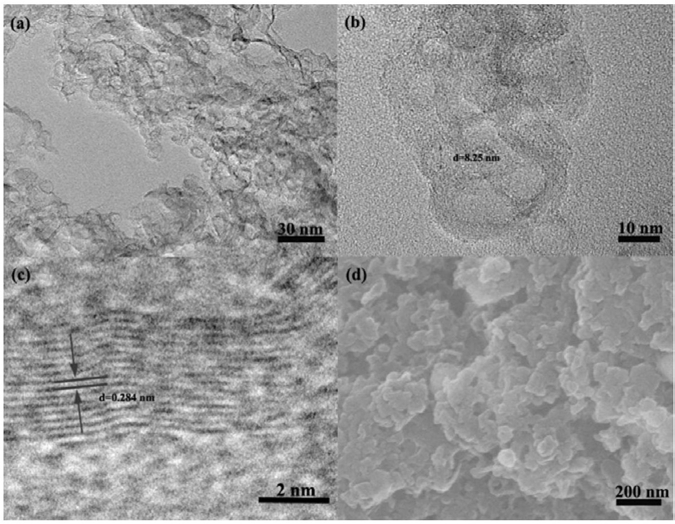

7)将干燥后的产物再于充满氩气的真空管式炉中，于900℃下，加热1小时，冷却至室温得到目标产物。

2.根据权利要求1所述的金属有机骨架为模板的氮掺杂多孔碳材料，其特征在于，按摩尔比，Ni(NO3)2:有机配体H6TATIP＝1:0.1-0.2。

3.根据权利要求1所述的金属有机骨架为模板的氮掺杂多孔碳材料，其特征在于，所述的氮源为尿素。

4.权利要求1、2或3任一项所述的金属有机骨架为模板的氮掺杂多孔碳材料在燃料电池中的应用。

5.根据权利要求4所述的应用，其特征在于，所述的金属有机骨架为模板的氮掺杂多孔碳材料作为阴极氧还原反应催化剂修饰在工作电极上。

6.根据权利要求5所述的应用，其特征在于，方法如下：将无水乙醇和全氟磺酸滴加到

1、2或3任一项所述的金属有机骨架为模板的氮掺杂多孔碳材料中，超声分散，得到墨黑色溶液，将配制的墨黑色溶液滴涂在玻碳电极上，室温下晾干。
