1.一种氮掺杂碳负载纳米贵金属催化剂的制备方法，其特征在于包括以下过程：

A将有机前驱体和功能性基团按照摩尔比为1:1～1:4加入到30～100mL有机溶剂中，60～90℃下搅拌24h，过滤除去溶剂，用丙酮洗涤产物三次，50℃真空干燥12h，得到氰基功能化离子液体，其中，功能性基团为溴乙腈、溴丙腈中的一种；

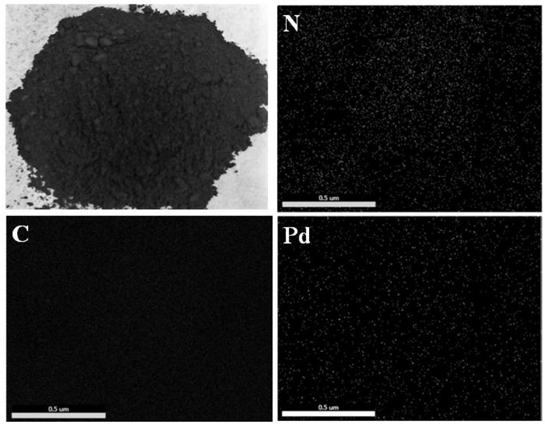

B将0.05～0.2g贵金属化合物溶解于100mL乙醇中，加入1～3g上述氰基功能化离子液体，室温搅拌24h，过滤分离出固体粉末，用乙醇洗涤三次，80℃真空干燥12h，再将所得固体粉末在管式炉中300～800℃氩气条件下焙烧2-6h，得到氮掺杂碳负载纳米贵金属催化剂。

2.根据权利要求1所述的制备方法，其特征在于，步骤A中所述有机前驱体为1-(氰甲基)咪唑、2-(吡啶-4-基)乙腈、4,4-联吡啶、2,4,6-三(2-吡啶)-1,3,5-三嗪中的一种。

3.根据权利要求1所述的制备方法，其特征在于，步骤A中所述有机溶剂为乙醇、甲醇、甲苯、乙腈、二氯甲烷、乙酸乙酯、DMF中的一种。

4.根据权利要求1所述的制备方法，其特征在于，步骤B中所述贵金属化合物为氯化钯、醋酸钯、氯金酸、氯鉑酸、三氯化钌、三氯化铑、氯铱酸中的一种。
