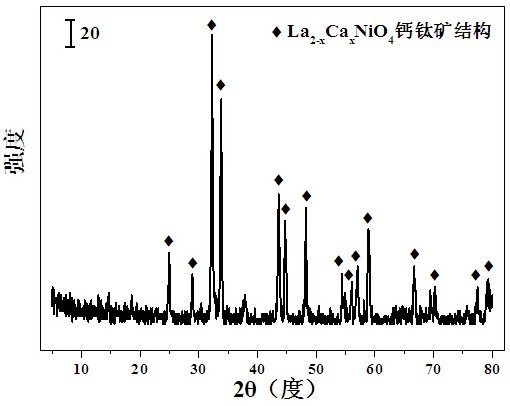

1.Ca掺杂的A2BO4型层状钙钛矿结构镍基催化剂在乙酸自热重整制氢过程中的应用，其特征在于：取50-300mg催化剂于500-800°C的温度下在H2中进行还原1h，经氮气吹扫，通入流量为50-250ml/min的乙酸/水/氧气的摩尔比为1.00/(1.00-4.00)/(0.21-0.35)的混合气体，通过催化剂床层进行反应，反应温度为500-800°C；所述催化剂由以下方法制备而成：配制硝酸镧、硝酸镍和硝酸钙的混合溶液#1；按照金属阳离子镧、镍以及钙的摩尔数的总和与柠檬酸的摩尔比为1:1的要求，配制柠檬酸溶液#2；按照柠檬酸和乙二醇的摩尔比为1:1的要求，配制乙二醇溶液#3；在70°C水浴中，将溶液#1和溶液#3缓慢滴加到溶液#2中，并持续搅拌获得胶体，将所得胶体于105摄氏度烘干12小时，并于600-800摄氏度焙烧6小时，即得以Ca掺杂的A2BO4型层状钙钛矿结构为主体的镍基催化剂；其化学成分是La2-xCaxNiO4，其中x=0-1.5且x不为0；以氧化物的重量百分比组成为：氧化镧为33.9-81.4%，氧化镍为18.6-

31.1%，氧化钙为0-35.0%且氧化钙含量不为0，且各组分重量百分比组成之和为100%。

2.根据权利要求1所述的Ca掺杂的A2BO4型层状钙钛矿结构镍基催化剂在乙酸自热重整制氢过程中的应用，其特征在于：所述催化剂以氧化物的重量百分比组成为：氧化镧为

55.5%，氧化镍为25.4%，氧化钙为19.1%。

3.根据权利要求1所述的Ca掺杂的A2BO4型层状钙钛矿结构镍基催化剂在乙酸自热重整制氢过程中的应用，其特征在于：所述催化剂以氧化物的重量百分比组成为：氧化镧为

33.9%，氧化镍为31.1%，氧化钙为35.0%。
