专利号: 2017100690439
申请人: 林宝领
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

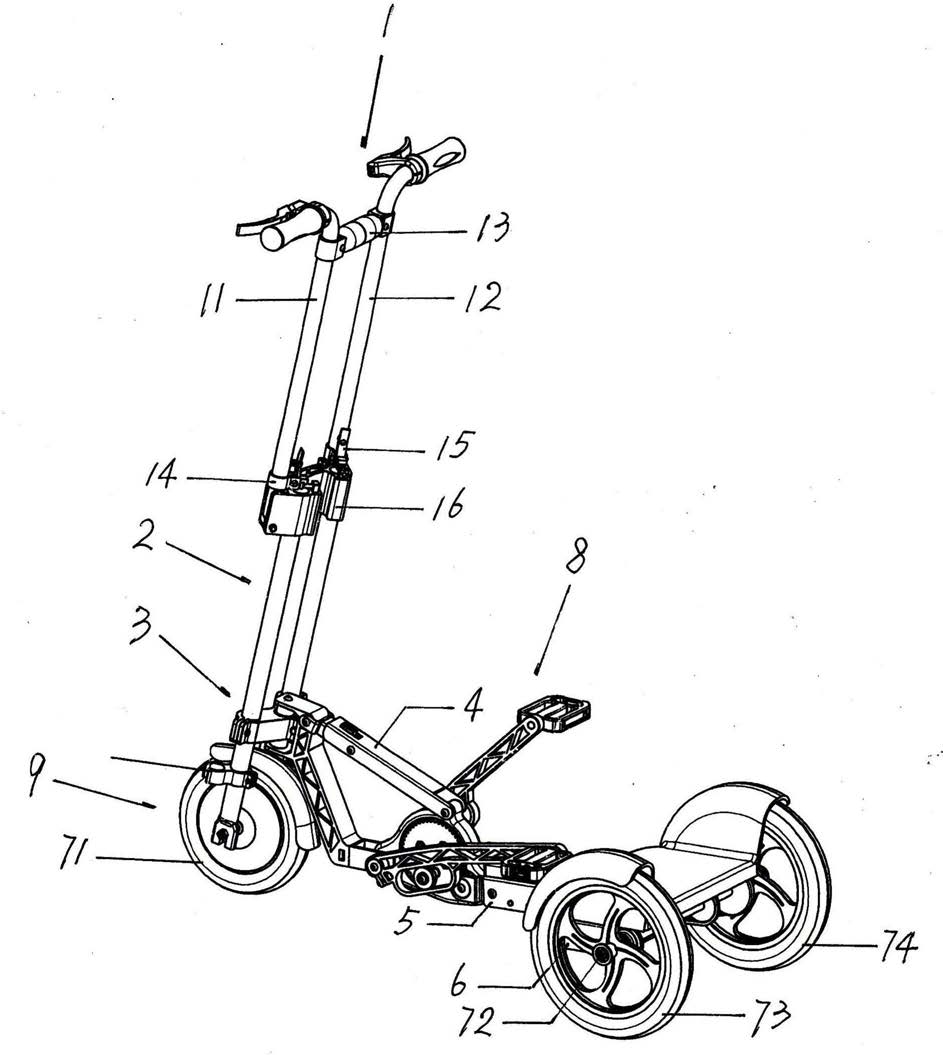

1.一种快捷折叠把避震式三轮电动踏溜车,包括快捷折叠车把、前叉、前架、折叠连杆、车身、电池盒、前轮、后轮轴、左后轮、右后轮、人力驱动机构和电动驱动系统,其特征是:快捷折叠车把包括左手把、右手把、上锁接件、左锁接件、右锁接件、折叠基件和两手把定位件,左手把和右手把是由圆管的上端部作直角弯曲而成,左手把的下端和右手把的下端各开有一对穿孔,左手把的上端部连接上锁接件的左部件,右手把的上端部连接上锁接件的右部件,左手把的下端部连接左锁接件,右手把的下端部连接右锁接件,左手把下端的对穿孔连接于折叠基件的左边槽,右手把下端的对穿孔连接于折叠基件的右边槽,折叠基件前部的左边有一竖向的左边槽,折叠基件前部的右边有一竖向的右边槽,折叠基件左边槽的右后方有一竖向的左圆通孔,折叠基件左圆通孔的右后方有一竖向的左矩形孔,折叠基件左矩形孔中紧配塞入左扁方销,左扁方销的左前侧拧接左半圆头螺栓,折叠基件右边槽左后方有一竖向的右圆通孔,折叠基件右圆通孔的左后方有一竖向的右矩形孔,折叠基件右矩形孔中紧配塞入右扁方销,右扁方销的右前侧拧接右半圆头螺栓,折叠基件左圆通孔和折叠基件右圆通孔连接前叉,左锁接件能与折叠基件的左半圆头螺栓锁接,右锁接件能与折叠基件的右半圆头螺栓锁接,上锁接件的左部件能与上锁接件的右部件锁接,两手把定位件分别连接于前叉左轮叉杆的下端部和右轮叉杆的下端部,左手把和右手把折叠后,左手把卡入位于左轮叉杆的手把定位件的C形卡口中,右手把卡入位于右轮叉杆的手把定位件的C形卡口中;前架由前连件、旋转部件、后连件和槽型连件构成,前连件的前抱接孔固定连接于前叉中部,前连件的前后各有抱接孔,旋转部件安装于前连件的后抱接孔上,后连件的前端呈槽型,后连件槽型的上下两侧有相互的对穿孔,后连件的后上方有一横向孔,后连件后下方端呈杆形,后连件呈杆形的后端连接一槽型连件,槽型连件后端的左右两侧有一相互的横向穿孔,后连件槽型相互的对穿孔通过对锁螺栓连接旋转部件;折叠连杆包括前杆、后杆、滑锁、小弹簧和半圆头螺栓,前杆是开口向下的槽型件,前杆的前端和后端的两侧各带有一横向相互的对穿孔,前杆曹顶面的后部有一上下向的螺纹孔,前杆上下向的螺纹孔中拧接半圆头螺栓,后杆是开口向下的槽型件,后杆的前部和后端的两侧各带有一横向相互的对穿孔,后杆槽顶面的前端有一长孔,后杆的长孔中安装滑锁和小弹簧,前杆前端的横向相互的对穿孔通过对锁螺栓与后连件后上方的横向孔转动连接,前杆后端的横向相互的穿孔通过对锁螺栓与后杆前部横向相互的对穿孔转动连接,拧接于前杆的半圆头螺栓能被安装于后杆上的滑锁锁接;车身由车身主件、前轴承、压圈、两后轴承、轴承座、定位轴、避震块、左轮叉、右轮叉、避震挡片和和后面板构成,车身主件中部的左侧有第一前沉孔,车身主件的第一前沉孔向右连接中通孔,车身主件的中通孔向右连接第二前沉孔,车身主件第一前沉孔的后下方连贯第一后沉孔,车身主件第一后沉孔向右连接第二后沉孔,车身主件第二后沉孔向右连接后通孔,车身主件的前端有一横向孔,车身主件的上方有一横向孔,车身主件前端的横向孔为定位轴孔,车身主件的后部有一横穿孔,车身主件后端的下方连接避震块,车身主件的第二前沉孔镶嵌前轴承,用压圈盖于车身主件第二前沉孔的右侧固定,将前轴承固定于车身主件的第二前沉孔中,车身主件的第二后沉孔镶嵌一后轴承,轴承座中镶嵌一后轴承,轴承座后端有与车身主件后部横穿孔相对应的孔,车身主件后部的横向穿孔通过对锁螺栓连接左轮叉、轴承座和右轮叉,左轮叉和右轮叉都是后端镶嵌轴承的轮叉,左轮叉和右轮叉之间连有避震挡片,定位轴穿入槽型连件后端相互的横向穿孔中,并紧配压入车身主件的定位轴孔中,后杆后端横向相互的对穿孔通过对锁螺栓与车身主件上方的横向孔转动连接,后轮轴的两端部穿入于左轮叉和右轮叉的后端的轴承内孔中,左后轮和右后轮分别连接于后轮轴的左右两端,后面板通过螺栓连接于左轮叉和右轮叉的上方,前轮安装于两前叉杆的下端;人力驱动机构包括踏杆件、踏脚、曲轴齿轮组、后齿轮组、飞轮和链条,曲轴齿轮组由曲轴、前级齿轮和两曲轴轴承构成,曲轴是一两头直角折弯的圆钢和一圆片焊接而成,前级齿轮是一尼龙齿轮,前级齿轮的右侧面有一对应于前轴承内孔的凸台,前级齿轮的凸台上有对应于曲轴圆钢的槽,前级齿轮的凸台从左向右穿入于前轴承的内孔中,曲轴的左头向左穿入于前级齿轮的轴孔中,用螺栓螺母配合将前级齿轮与曲轴固定,再将两曲轴轴承套接于曲轴的两头,后级齿轮组由后级齿轮、后轴和链轮构成,后级齿轮固定连接于后轴的左端部,后轴的右端部穿入于镶嵌于车身主件第二后沉孔的后轴承内孔中,后轴的左端穿入于轴承座中的后轴承内孔中,链轮固定连接于后轴的右头,飞轮安装于后轮轴中部的偏右位置,链条绕接于链轮和飞轮,踏杆件的前端有与定位轴相对应的管孔,踏杆件前部的下方有长圆孔,踏杆件的后端有与踏脚拧接的螺纹孔,两踏杆件前端的管孔转动套接于定位轴的两头,两踏杆件的长圆孔滑动套接于曲轴齿轮组的两曲轴轴承上,两踏脚拧接于两踏杆件后端的两螺纹孔中;电动驱动系统包括电机、电池、控制器和控制开关,电机设置于前轮,电池和控制器都放置在电池盒内。

2.根据权利要求1所述的快捷折叠把避震式三轮电动踏溜车,其特征是:所述左手把的下端和所述右手把的下端管孔中各塞有一厚壁金属圆管,所述左手把的下端连带着位于其中的厚壁金属圆管开有一对穿孔,所述左手把的下端对穿孔的孔心延长线与所述左手把的直角弯曲呈俯视的45°夹角,所述右手把的下端连带着位于其中的厚壁金属圆管开有一对穿孔,所述右手把的下端对穿孔的孔心延长线与所述右手把的直角弯曲呈俯视的45°夹角。

3.根据权利要求1所述的快捷折叠把避震式三轮电动踏溜车,其特征是:右部件由连接座和旋拧套构成,连接座的右端有竖向的开缝孔,连接座开缝孔开缝的垂向由一相互的对穿孔,连接座左端部呈向左的伸展的圆杆形,连接座圆杆形的左端有轴向的螺纹孔,旋拧套的左端有一沉孔,旋拧套的沉孔中带有内螺纹,旋拧套的右端部的轴向有一圆通孔,旋拧套轴向的圆通孔与旋拧套的带有内螺纹的沉孔贯通,旋拧套轴向的圆通孔套接于连接座向左的伸展的圆杆形上,并通过螺栓与垫片的配合,将旋拧套旋转连接于连接座上,旋拧套的带有内螺纹的沉孔能与所述左部件凸肩上的外螺纹拧接锁住。

4.根据权利要求1所述的快捷折叠把避震式三轮电动踏溜车,其特征是:所述的前连件呈俯视的V字形,所述前连件的两前抱接孔通过螺栓螺母的拧接固定连接于前叉中部,所述前连件的后抱接孔通过螺栓螺母的拧接固定连接旋转部件的前轴管,所述的旋转部件包括有前轴管和两轴承,所述后连件的前端呈槽型,所述后连件槽型的上下两侧开有相互的对穿孔,所述后连件槽型相互的对穿孔通过对锁螺栓连接旋转部件。

5.根据权利要求1所述的快捷折叠把避震式三轮电动踏溜车,其特征是:所述前杆槽顶面的前端有一槽型开口,所述后杆槽型内的横向宽度与所述前杆横向的外径相对应,所述后杆槽顶面的后端有一槽型开口,所述的滑锁由滑钮、锁片和连接螺栓构成,滑钮是片状底面的后部有一方管形突出的塑料件,滑钮突出的方管形向下放入后杆长孔中的前端,再将小弹簧从下向上放入所述后杆的长孔中,并使小弹簧的两头低着滑钮突出的方管形和所述后杆长孔后端,再将锁片合在推钮突出的方管形上,用连接螺栓穿入锁片的孔中、并拧接于滑钮突出方管形的管孔中,使小弹簧定位于锁片的后部、推钮的后部和后杆的长孔中。

6.根据权利要求1所述的快捷折叠把避震式三轮电动踏溜车,其特征是:位于所述车身主件第二前沉孔的周围,开有数个横向的螺纹孔,所述车身主件定位轴孔的下方开有一竖向的螺纹孔,用所述的压圈是一垫片状的金属圆环上开有数个穿孔,所述的轴承座是一金属冲件,所述轴承座的前端有一镶嵌轴承的沉孔,所述的轴承座是一金属冲件,所述轴承座的前端有一镶嵌轴承的沉孔,所述轴承座的后端有孔,所述轴承座后端部的孔与所述车身主件后部横穿孔相对应。

7.根据权利要求1所述的快捷折叠把避震式三轮电动踏溜车,其特征是:所述左轮叉和所述右轮叉上方向内侧直角折弯的边沿上开与后面板连接的连接孔,所述左轮叉和所述右轮叉的中后部的开有数个与电池盒连接的连接孔,所述左轮叉和所述右轮叉的后端冲有镶嵌轴承的沉孔,所述左轮叉和所述右轮叉后端的沉孔中各镶嵌一轴承,所述的避震挡片由金属片冲压而成,所述避震挡片的左右两边有向上的折边,所述避震挡片两折边的前后各有一孔,所述避震挡片两折边的两孔通过铆钉与所述左轮叉和所述右轮叉前部的前后孔铆接。

8.根据权利要求1所述的快捷折叠把避震式三轮电动踏溜车,其特征是:所述的定位轴是一金属圆轴,所述定位轴两端各有一轴向的螺纹孔,所述定位轴中间的侧面有一径向的沉孔,所述的定位轴穿入所述槽型连件一侧相互的横向穿孔中,继而紧配压入到所述车身主件的定位轴孔中,再从所述槽型连件另一侧相互的横向穿孔中穿出,并使得所述定位轴的径向沉孔对应于所述车身主件定位轴孔下方竖向的螺纹孔,用一螺栓在所述车身主件定位轴孔下方竖向的螺纹孔中拧接到所述定位轴的径向沉孔中固定,并使所述槽型连件相互的横向穿孔与所述定位轴两端部转动连接,所述后杆后端横向相互的对穿孔通过对锁螺栓与所述车身主件上方的横向孔转动连接。

9.根据权利要求1所述的快捷折叠把避震式三轮电动踏溜车,其特征是:所述踏杆件铝挤型材切片加工件的前端有一横向的圆孔,所述踏杆件铝挤型材切片加工件横向圆孔下方有一横向的开缝,所述踏杆件铝挤型材切片加工件横向的开缝的垂向有一纵向的穿孔,所述踏杆件铝挤型材切片加工件纵向的穿孔中穿入一螺栓、并拧接一螺母,所述踏杆件铝挤型材切片加工件的横向圆孔套接一钢管,并通过所述踏杆件铝挤型材切片加工件纵向穿孔中的螺栓和螺母的配合,将所述踏杆件铝挤型材切片加工件的横向圆孔与一钢管固定,所述踏杆件一钢管的管孔与所述定位轴直径相对应,所述踏杆件铝挤型材切片加工件前部的下方有长圆孔,所述踏杆件铝挤型材的后端有与踏脚拧接的螺纹孔。

10.根据权利要求1所述的快捷折叠把避震式三轮电动踏溜车,其特征是:所述的曲轴齿轮组包括曲轴、前级齿轮、四平基螺栓和两曲轴轴承,所述的曲轴是一两头直角折弯的圆钢和一圆片焊接而成,所述曲轴两头直角折弯的圆钢,在两端的端点中心各有一轴向的螺纹孔,所述曲轴的圆片上有一个轴孔和四个连接孔,所述曲轴的两头直角折弯圆钢的右头从左向右穿入于所述曲轴圆片的轴孔中,然后所述曲轴的两头直角折弯圆钢的中部与所述曲轴圆片左侧面的中部焊接,所述前级齿轮的右侧面有一对应于两所述前轴承内孔的凸台,所述前级齿轮与所述前级齿轮凸台的连接处还有凸出的台阶,所述前级齿轮的凸台上有对应于所述曲轴圆钢的槽。
