专利号: 2017100707162
申请人: 丁蒙双
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2025-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

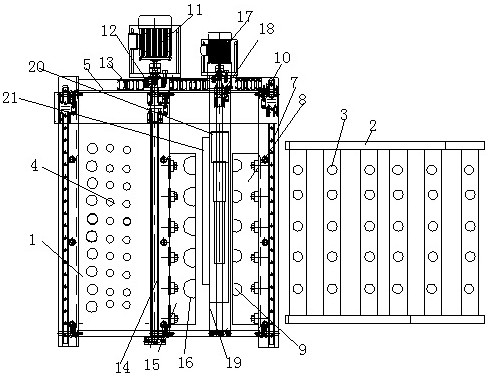

1.一种山竹果选果设备,其特征在于:包括机架、设置在机架上的果体直径选取结构,所述的机架呈矩形的框架,在机架上、下边为行走轨道结构,机架的左、右边为固定边框结构,在右边的固定边框上设置果体直径选取结构的果体上夹紧结构,在机架上、下边的行走轨道上设置果体下夹紧结构,所述的机架上、下边的行走轨道上还设置果体顶部压紧结构,所述的机架中还设有果体承台,在果体承台设有选果区域以及分果区域,下夹紧结构与上夹紧结构与果体顶部压紧结构通过PLC控制器同步运行,下夹紧结构与上夹紧结构的夹紧距离是通过PLC控制器中的直径分选程序的产生夹下夹紧结构与上夹紧结构的夹紧取的指令,当选果区域中的果体大于或等于直径分选程序的距离时;下夹紧结构与上夹紧结构夹紧果体,果体顶部压紧结构中的伸缩压板自动延伸出并压紧果体的上部,同时下夹紧结构与上夹紧结构与果体顶部压紧结构移动至分果区域内,再通过PLC控制器中的落料程序果体直接放置在落料座上。

2.根据权利要求1所述的山竹果选果设备,其特征在于:所述的果体上夹紧结构包括右侧定位座,右侧定位座的内侧设有右侧叉果板,在右侧叉果板上均布右叉槽,在右侧定位座的上部设有右侧驱动连接座。

3.根据权利要求2所述的山竹果选果设备,其特征在于:所述的果体下夹紧结构包括主驱动电机,在主驱动电机的输出端连接主驱动座,所述的主驱动座通过传输带与右侧驱动连接座连接,在主驱动座下端连接左侧定位座,在左侧定位座的内侧设有左侧叉果板,所述的左侧叉果板上均布左叉槽,所述的左叉槽的口径大于右叉槽的口径。

4.根据权利要求1所述的山竹果选果设备,其特征在于:所述的果体顶部压紧结构包括第一驱动电机,第一驱动电机输出端连接副连接座,在副连接座外部设有压紧架,副连接座连接输出端连接齿轮驱动的伸缩压板,在伸缩压板的背面均布压紧盖。

5.根据权利要求1所述的山竹果选果设备,其特征在于:所述的果体承台上的选果区域内设有履带传输带,在履带传输带上设有多组果体分隔座,在果体承台内的选果区域中设有矩形排列的落料座。
