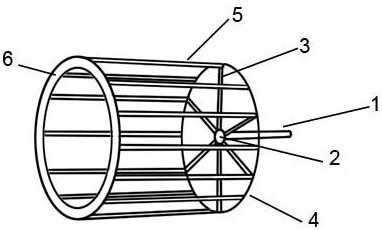

1.一种鼠笼式洗涤滚筒,其特征在于:所述鼠笼式洗涤滚筒为用于滚筒洗衣机的横轴式结构,其具有一洗涤轴,所述洗涤轴一端与传动部件连接,另一端形成为较粗的圆盘件,所述圆盘件与比其较细的洗涤轴部分之间形成有多个加强肋。
2.如权利要求1所述的鼠笼式洗涤滚筒,其特征在于:所述加强肋在圆盘件一端与所述圆盘件的边缘平齐,往驱动轴方向逐渐变低,从侧面看形成为三角形,所述圆盘件的圆形边缘径向地均匀伸出多个相同尺寸的刚性梁,所述刚性梁的另一端均与一第一环形件连接,所述刚性梁为圆柱形,且具有光滑表面。
3.如权利要求2所述的鼠笼式洗涤滚筒,其特征在于:所述第一环形件沿其边缘均匀设置至少三个横截面为等腰三角形的角钢梁作为鼠笼式洗涤滚筒的搅拌器,所述角钢梁与所述圆盘件及所述第一环形件垂直设置,所述角钢梁的横截面的三个角均形成为圆弧角,且其顶角朝向所述鼠笼式洗涤滚筒的中心,所述角钢梁的尺寸相同,所述横截面的与该角相对的边所在的角钢梁的面上具有一系列透水孔,以利于流进其内的洗涤水溢出。
4.如权利要求2所述的鼠笼式洗涤滚筒,其特征在于:所述角钢梁的另一端连接在第二环形件上,所述第二环形件在轴向上朝向其圆心位置延伸一段长度以挡住衣物,并在末端向外翻边并卷绕形成圆滑面。
5.如权利要求2所述的鼠笼式洗涤滚筒,其特征在于:所述第一环形件和所述第二环形件之间均匀设置有多根细柱,所述第一环形件和所述第二环形件上相对应地设置有一系列凸柱,所述细柱的两端具有与所述凸柱相对应的凹孔,所述细柱插在相对应的两个凸柱之间,并被可旋转地设置以减少与衣物的摩擦,相对应的两个凸柱中至少一个为可拆卸结构,细柱之间的间隙为0.5-2mm,与所述角钢梁最近的细柱与角钢梁之间的间隙为0.5-2mm。
6.如权利要求2所述的鼠笼式洗涤滚筒,其特征在于:在所述鼠笼式洗涤滚筒的外围设置有一条螺旋形加强圈,所述螺旋形加强圈螺旋地盘绕在所述细柱的外围,并穿过所述角钢梁得以固定。
7.如权利要求2所述的鼠笼式洗涤滚筒,其特征在于:所述刚性梁和所述圆盘件以及第一环形件一体形成,所述角钢梁焊接在所述第一环形件和第二环形件上。
